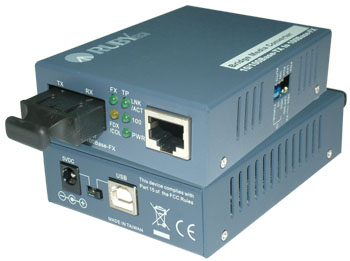

FE-C130SCシリーズ
単芯
10/100Base-TX／100Base-FXメディアコンバータ
（2芯、単芯タイプ LFP機能付き）ROHS対応
（2芯、単芯タイプ LFP機能付き）ROHS対応
FE-C130シリーズはLFP（リンクフォルトパススルー機能）を標準搭載した10/100Base-TX及び100Base-FXファストイーサネットメディアコンバータです。このメディアコンバータの特長はLFP機能を標準搭載しており、2種類のセグメントを容易にかつ安価な 手順で接続可能にする為に設計されています。FE-C130シリーズはスタンドアローン装置としてだけでなく、最大12台まで収容可能な 19インチラックCR-1112シリーズのスライドインモジュールとしても使用できます。外部AC/DC電源アダプタを使用せずに、USBポートからの使用も可能です。 FE-C130シリーズはTX/FXアプリケーションで、“リンクフォルトパススルー”をサポートします。あるポートのリンクステータスは別のポートに伝達され、リモート側のノードに知らせます。TP側のポートがプラグされずに コンバータ伝送を停止した場合、リモート側のファイバーノードに障害が生じます。結果的にTP/光ファイバーポートのLEDリンクの障害を検知させます。リンクファイバーに障害が発生すると、TP側のポートが自動認識機能で再開する一方、常にリンクの障害を知らせます。このリモート側のTPノードが障害が発生した場合、リンク障害のLEDはTP及びFPのいずれのポートにも障害を知らせることができます。
機器仕様
| 標準規格 | IEEE802.3u 10/100Base-TX 及び100Base-FX | ||
| インターフェース | RJ45（UTP,STP)及び光ファイバーコネクタ(SC) | ||
| UTPケーブル | CAT5ケーブル（最大100m） | ||
| 光ファイバーケーブル | マルチモード：50/125μm、62.5/125μm、100/125μm （最大2km） シングルモード：8.3/125μm、 8.7/125μm、9/125μm又は10/125μm（最大80km） |
||
| データ転送速度 | 100Mbps --- 148,800PPS 10Mbps ----- 14,880PPS |
||
| MACアドレス及び 自動学習機能 |
1K | ||
| バッファメモリー | 128Kbyte | ||
| フロー制御 | 全二重：IEEE802.3x フロー制御 半二重：バックプレッシャー |
||
| 電 源 | 1A＠+5VDC | ||
| 温 度 | 0℃ 〜 50℃ | ||
| 湿 度 | 5% 〜 90% | ||
| 寸 法 | 26mm(H) x 71mm(W) x 94mm (D) | ||
| 重 量 | 220g | ||
| 消費電力 | 最大5W | ||
| 互換性 | FCC Part 15 Class A and Mark | ||
| LED表示 | FX LINK/ACT | 緑 | コネクション確立時 ：点灯 |
| FX 100 | 緑 | データ転送率安定 ：点滅 | |
| FX FDX/COL | 琥珀色 | フルデュプレックス時 ：点灯 ハーフデュプレックス時：消灯 輻輳 ：点滅 |
|
| TP LINK ACT | 緑 | TP接続時 TPデータ受信時 ：点滅 |
|
| TP 100 | 緑 | TP速度100Mbps時 ：点灯 TP速度10Mbps時 ：消灯 |
|
| PWR | 緑 | 電源5V供給時 ：点灯 | |
| 梱包内容 | 本体、ACアダプタ、製品マニュアル | ||
| 型名 | コネクタ | ファイバー | 帯域 波長 |
伝送 距離 |
最小光 TX出力 |
最大光 TX出力 |
受信 感度 |
リンク バジェット |
| FE-C130SC(ST) | SC(ST) | ﾏﾙﾁﾓｰﾄﾞ | 1310nm | 2Km | -20dBm | -14dBm | -31.0dBm | 11dB |
| FE-C130SC.S05 | SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1310nm | 5Km | -20dBm | -8dBm | -32.0dBm | 12dB |
| FE-C130SC.S20 | SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1310nm | 20Km | -15dBm | -8dBm | -31.0dBm | 16dB |
| FE-C130SC.S40 | SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1310nm | 40Km | -5dBm | 0dBm | -34.0dBm | 29dB |
| FE-C130SC.S60 | SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1310nm | 60Km | -3dBm | 2dBm | -34dBm | 31dB |
| FE-C130SC.S80 | SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1550nm | 80Km | -4dBm | 0dBm | -34dBm | 30dB |
| FE-C130SC.SA0 | SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1550nm | 100Km | -3dBm | 2dBm | -36dBm | 33dB |
| FE-C130BS3.S20 | 単芯SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1310nm | 20Km | -14dBm | -8dBm | -32dBm | 16dB |
| FE-C130BS5.S20 | 単芯SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1550nm | 20Km | -14dBm | -8dBm | -32dBm | 16dB |
| FE-C130BS3.S40 | 単芯SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1310nm | 40Km | -7dBm | 0dBm | -34dBm | 27dB |
| FE-C130BS5.S40 | 単芯SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1550nm | 40Km | -7dBm | 0dBm | -34dBm | 27dB |
| FE-C130BS3.S60 | 単芯SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1310nm | 60Km | -4dBm | 0dBm | -34dBm | 30dB |
| FE-C130BS5.S60 | 単芯SC | ｼﾝｸﾞﾙﾓｰﾄﾞ | 1550nm | 60Km | -4dBm | 0dBm | -34dBm | 30dB |
注文情報
| 10/100Base−TXから100Base-FXメディアコンバータ LFP機能付き |
価 格 | |
| FE-C130SC | マルチモード,SC,2km | \20,790 （\19,800税抜) |
| FE-C130ST | マルチモード,ST,2km, | \20,790 （\19,800税抜) |
| FE-C130SC.S05 | シングルモード,SC,5km | \62,790 (\59,800税抜) |
| FE-C130SC.S20 | シングルモード,SC,20km | \73,790 (\69,800税抜) |
| FE-C130SC.S40 | シングルモード,SC,40km | \83,790 (\79,800税抜) |
| FE-C130SC.S60 | シングルモード,SC,60km | \102,900 （\98,000税抜) |
| FE-C130SC.S80 | シングルモード,SC,80km | \260,400 （\248,000税抜) |
| FE-C130SC.SA0 | シングルモード,SC,100km | \312,900 （\298,000税抜) |
| 単芯タイプ | ||
| FE-C130BS3.S20 旧型番：FE-C130ZBS.611.202 |
シングルモード,単芯SC,20km,TX1310nm/RX1550nm | \41,790 (\39,800税抜) |
| FE-C130BS5.S20 旧型番：FE-C130ZBS.611.201 |
シングルモード,単芯SC,20km,TX1550nm/RX1310nm | \41,790 (\39,800税抜) |
| FE-C130BS3.S40 旧型番：FE-C130ZBS.611.402 |
シングルモード,単芯SC,40km,TX1310nm/RX1550nm | \144,900 (\138,000税抜) |
| FE-C130BS5.S40 旧型番：FE-C130ZBS.611.401 |
シングルモード,単芯SC,40km,TX1550nm/RX1310nm | \144,900 （\138,000税抜) |
| FE-C130BS3.S60 旧型番：FE-C130ZBS.611.602 |
シングルモード,単芯SC,60km,TX1310nm/RX1550nm | \197,400 （\188,000税抜) |
| FE-C130BS5.S60 旧型番：FE-C130ZBS.611.601 |
シングルモード,単芯SC,60km,TX1550nm/RX1310nm | \197,400 （\188,000税抜) |
