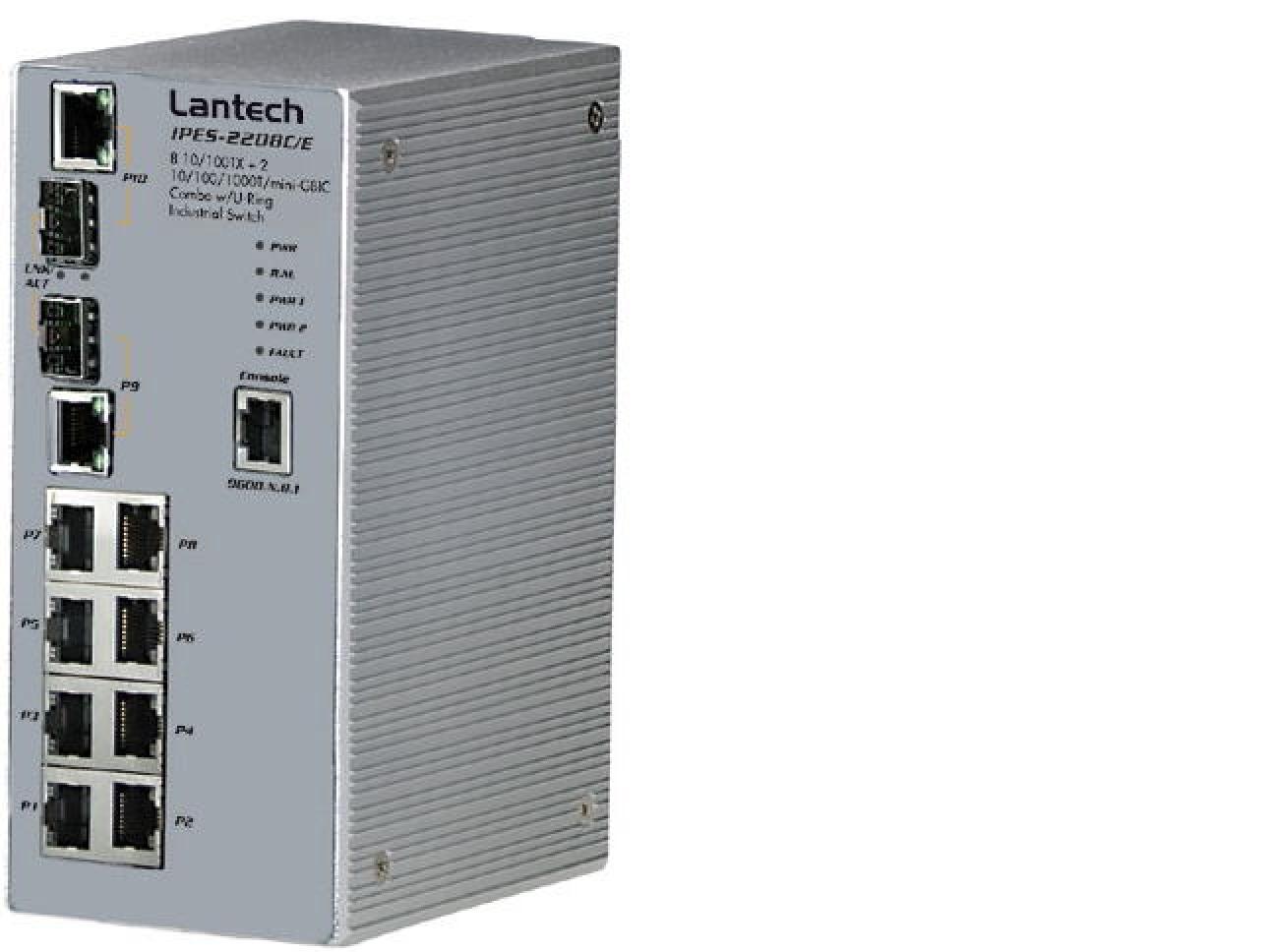

IES-2208Cシリーズ
8ポート10/100TX、2ポートSFP(100FX/1000SX/LX/ZX/CWDM)
SNMP付広動作温度範囲コンバータスイッチROHS対応
|
◆ X-Ring、ノンストップリングネット(20ノード、0.3秒トポロジ変更) |
- 機器仕様
| 標準規格 |
IEEE802.3 10Base-T イーサネット IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T IEEE802.3z ギガビットファイバー IEEE802.3x フロー管理及びバックプレッシャー IEEE802.3ad ポートトランク （LACP） IEEE802.3aｆ パワーオーバイーサネット （PoE） IEEE802.1d スパニングツリー/IEEE802.1w ラピッドスパニングツリー IEEE802.1p クラスオブサービス IEEE802.1Q VLANタグ IEEE802.1x ユーザー認証 IEEE802.1ab LLDP** |
| スイッチアーキテクチャ | バックプレーン（スイッチングファブリック）：5.6Gbps パケットスループット：8.3Mｐps@64bytes |
| 伝送速度 | 14,880pps イーサネットポート 148,800pps ファストイーサネットポート 1,488,000pps ギガビットイーサネットポート |
| パケットバッファ | 1Mbits |
| MACアドレス | 8K MACアドレス |
| フラッシュROM | 4Mbytes |
| DRAM | 32Mbytes |
| コネクタ | 10/100TX 8ポート、自動MDI/MDI-X機能 10/100/1000T／MiniGBIC(SFPホットスワップ) RS-232コネクタ：RJ-45タイプ |
| ネットワークケーブル | 10Base-T：2ペア UTP/STP Cat3, 4,5/5e ケーブル EIA/TIA-568 100-ohm(100m) 100Base-TX：2ペアUTP/STP Cat 5/5e ケーブル EIA/TIA-568 100-ohm(100m) |
| POEピンアサインメント | RJ-45 ポート#1～#8サポート IEEE802.3af エンドポイント、 各ポート 15.4W プラス(VCC+)：RJ-45 ピン4、5 プラス(VCC-)：RJ-45 ピン7、8 |
| プロトコル | CSMA/CD |
| LED | 電源ユニット：電源（緑）、電源1(緑)、電源2(緑) Fault(黄)、マスター(緑) 8ﾎﾟｰﾄ10/100：Link/Activity(緑)、全二重／コリジョン ギガポート：Link/Activity |
| 電源装置 | 電通信機室用入力電源：高電圧筐体テスト合格～1.5KV DC24~48V、極性リバース保護付リダンダント電源 及び マスター/スレーブ毎着脱可能な端子ブロック |
| 物理的仕様 | |
| 動作湿度 | 5％～95％(但し、結露なし) |
| 動作温度 | -10℃～60℃ |
| 保存温度 | -40℃～85℃ |
| 外形寸法 | 72mm(W)×105mm(D)×152mm(H) |
| ファン数 | 0、ファンなし |
| インストール・設置方法 | DINレールキット、壁面取付金具（標準装備） |
| EMI | FCC ClassA, CE EN6100-4-2, CE EN6100-4-3,CE EN-6100-4-4, CE EN6100-4-6, EN6100-4-8, EN6100-4-11 |
| 安全規格 | UL、cUL, CE/EN60950-1 |
| 耐久性テスト | IEC60068-2-32（落下）、 IEC60068-2-27（衝撃）、IEC60068-2-6（振動） |
- 注文情報
| 型番 | 製品名 | 価格 (税抜き) |
| IES-2208C | 8ポート 10/100TX+ 2ポート1000T | ￥186,900 （￥178,000税抜) |
| 2×100Base-FX SFPモジュール保有タイプ | ||
| IES-2208C.2DD.M | 100FX MMF SFPモジュール 2個付 | ￥197,400 (￥188,000税抜) |
| IES-2208C.2DD.S20 | 100FX 20KmSFPモジュール 2個付 | ￥207,900 (￥198,000税抜) |
| IES-2208C.2DD.S40 | 100FX 40KmSFPモジュール 2個付 | ￥218,400 （￥208,000税抜) |
| 2×1000Base-SX/LX SFPモジュール保有タイプ | ||
| IES-2208C.2GD.M | 1000SX MMF SFPモジュール 2個付 | ￥197,400 (￥188,000税抜) |
| IES-2208C.2GD.S10 | 1000LX SMF10KmSFPモジュール 2個付 | ￥249,900 (￥238,000税抜) |
| IES-2208C.2GD.S40 | 1000LX SMF40KmSFPモジュール 2個付 | ￥354,900 （￥338,000税抜) |
