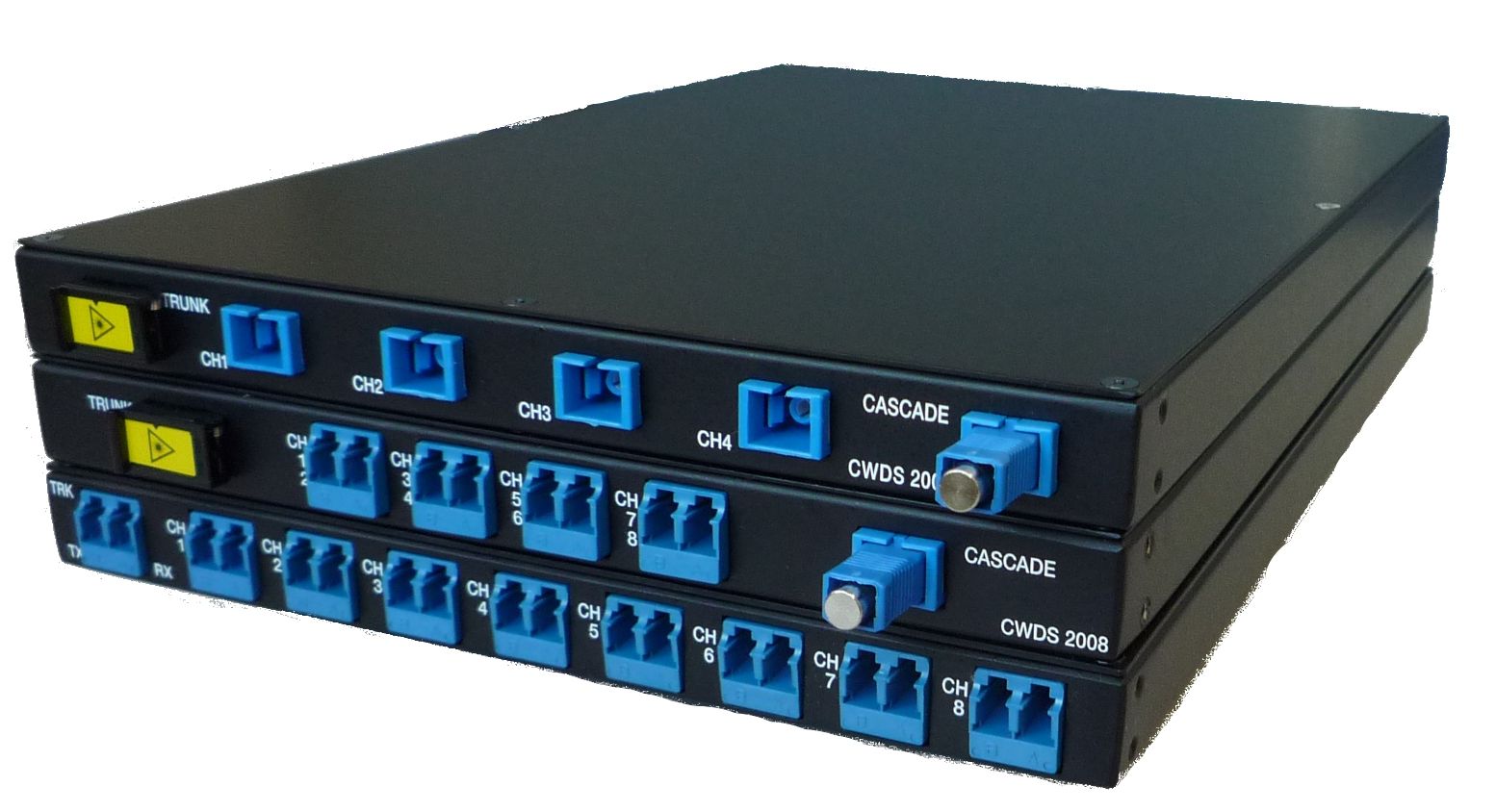

CWDSシリーズ メトロ構内用＆インターシティ用 CWDS 光フィルタ多重ユニット
|
|
|
| ◆既設光ファイバーの1芯で複数の単方向/双方向通信が可能 ◆1芯光ファイバーで各チャンネル別に異なるプロトコルが複数同時使用可 |
||
| 1)無遅延アナログ映像＜非圧縮ＩＰ／ＮＴＳＣ＞ 2）無遅延ハイビジョン映像＜ＨＤ－ＳＤＩ＞ 3）10/100Mbpsイーサネット 4）1000Ｍｂｐｓイーサネット 5)155Ｍｂｐｓ～2.5Ｇｂｐｓ |
6）1Ｍ/2Mbpsファイバーチャンネル（Ｆ/C)SAN 7)2.5Mbpsインフィニバンド(I/B)SAN 8)～2Ｍｂｐｓ同期モデム通信（Ｖ.35,X21) 9)～1Mbps RS232/422/485 10)～10Khz 無遅延音声（非圧縮非ＩＰ） |
|
| ◆2芯光ファイバーのうち1芯をバックアップ回線に完全転用可能 ◆単芯光ファイバー40ｋｍ程度の光フィルタ多重伝送が可能（別途光コンバータ要） ◆無電源動作（別途光メディアコンバータ要） |
||
- 製品仕様
| 型名 | CWDS2002 | CWDS2003 | CWDS2004-27 |
| トランク（幹線）ポート Ｉ／Ｆ | |||
| ポート数 | 1 | ||
| 光コネクタタイプ | 1連ＳＣ | ||
| 光シャッタ | ＳＣシャッター | ||
| 接続先 | 対向局舎光フィルタ多重ユニットトランク（幹線）ポート | ||
| 波長 | 1310/1550nm | 1310/1490/1550nm | 1270/1290/1310/1330nm |
| 伝送距離 | 40ｋｍ 対応 | ||
| 適合光ファイバ | ＳＭＦ／ＤＳＦ | ||
| 光コンバータ（光端末）ポート Ｉ／Ｆ | |||
| ポート数 | 2 | 3 | 4 |
| 光コネクタタイプ | 1連ＳＣ | ||
| 接続先 | 各チャンネルの波長に適合する各光メディアコンバータ | ||
| 伝送路距離 | 数100ｍ 程度（局舎内程度） | ||
| 適合光ファイバー | ＳＭＦ 光ファイバー | ||
| チャンネル増設用カスケードポート Ｉ／Ｆ | |||
| ポート数 | 0 | 0 | 1 |
| 光コネクタタイプ | なし | なし | 1連ＳＣ |
| 接続先 | なし | なし | ＣＷＤＳ2004/8 カスケードポート |
| 型名 | CWDS2002+ | CWDS2004-47 CWDS2004-55 |
CWDS2008-47 | CWDS2012-27 |
| トランク（幹線）ポート Ｉ／Ｆ | ||||
| ポート数 | 1 | |||
| 光コネクタタイプ | 1連ＳＣ | |||
| 光シャッタ | ＳＣシャッター | |||
| 接続先 | 対向局舎光フィルタ多重ユニットトランク（幹線）ポート | |||
| 波長 | 任意2波選択 1270-1610nm |
-47 1470-1530nm(4波) -55 1550-1610nm(4波) |
1470-1610nm(8波) |
1270-1310nm(4波) 1470-1610nm(8波) |
| 伝送距離 | 80ｋｍ対応 | 40km対応 | ||
| 適合光ファイバ | ＳＭＦ/ＤＳＦ | |||
| 光コンバータ（光端末）ポート Ｉ/Ｆ | ||||
| ポート数 | 2 | 4 | 8 | 12 |
| 光コネクタタイプ | 1連ＳＣ | 1連ＳＣ | 2連LＣ | 2連LＣ |
| 接続先 | 各チャンネルの波長に適合する各光メディアコンバータ | |||
| 伝送路距離 | 局舎内程度 | |||
| 適合光ファイバー | ＳＭＦ 光ファイバー | |||
| チャンネル増設用カスケードポート I/F | ||||
| ポート数 | 0 | 1 | 1 | 0 |
| 光コネクタタイプ | 1連SC | |||
| 接続先 | 自局舎内増設用 CWDS2004/8 カスケードポート | |||
| 環境条件 | 動作温度：-10～70℃/保存温度：-20～75℃/湿度：20～80％（但し、結露なきこと） | |||
| 消費電力 | なし | |||
| 寸法 | 274(L)×192(W)×19(H)mm | |||
| 重量 | 800g | |||
- 注文情報
| 型番 | 品名 | 価格（税抜き) |
| CWDS2002 | 2チャンネル CWDM装置 | ￥207,900 (￥198,000税抜) |
| CWDS2004 | 4チャンネル CWDM装置 | ￥312,900 (￥298,000税抜) |
| CWDS2008 | 8チャンネル CWDM装置 | ￥417,900 (￥398,000税抜) |
*上記は標準タイプの価格になります。 その他の仕様につきましてはお気軽にお問い合わせください。
