| ◆ 10/100/1G/2.5G/5G/10GBase-T(X) に準拠 ◆ 1xポートIEEE802.3at/af/btタイプ4 PoEインジェクター （INJ-IX01-PB） ◆ 2xポートIEEE802.3at/af/btタイプ 4PoEインジェクター （INJ-IX01-2PB ◆ 広域動作温度-40～75°C対応 ◆ 信頼性の高い頑丈なIP-30筺体 ◆ ファンレス設計 ◆ DINレール及び壁面取付可能 |
広域動作温度対応1x(2x) ポート10M/100M/1G/2.5G/5G/10G 180W タイプ4PoEインジェクターINJ-IX01-PB/2PB
製品仕様
| 型名 | INJ-IX01-PB ・ INJ-IX01-2PB |
| 規格準拠 | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3bz 2.5GBase-T, 5GBase-T IEEE 802.3an 10GBase-T |
| PoE規格 | IEEE803.3bt, IEEE 802.3at, IEEE802,3af |
| 電源供給 | 二重化冗長48V（44〜57VDC）入力電力（4ピン端子ブロック） 以下は各PoEアプリケーション構築における推奨値です 90W（4ペア）PoEアプリケーションの場合：54〜57VDC 60W（4ペア）PoEアプリケーションの場合：52〜57VDC 30W（2ペア）PoEアプリケーションの場合：52〜57VDC 15.4W（2ペア）PoEアプリケーションの場合：44〜57VDC |
| 動作温度 | -10 ~ 60°C (INJ-IX01-PB, INJ-IX01-2PB) -40 ~ 75°C (INJ-IX01-PBE, INJ-IX01-2PBE) |
| 動作湿度 | 5% to 95%（結露無し） |
| 保存温度 | -40 ~ 85°C |
| 寸法 | 555g (INJ-IX01-PB(E)), 565g (INJ-IX01-2PB(E)) |
| PoE状態表示 | 緑：(ON点灯) PoE供給時点灯 |
| 過負荷電流保護 | 有 |
| 極性保護 | 有 |
| 筺体 | IP-30 |
| 重量 | 555g (INJ-IX01-PB(E)), 565g (INJ-IX01-2PB(E)) |
| 規格準拠 | EMC：CE(EN55032, EN55035) EMI： FCC Part 15 Subpart B Class A, CE 鉄道通信： EN50121-4 産業環境： EN61000-6-2, EN 61000-6-4 EMS： EN61000-4-2 (ESD) Level 3 Criteria B EN61000-4-3 (RS) Level 3, Criteria A EN61000-4-4 (EFT) Level 3, Criteria A EN 61000-4-5 (Surge) Level 3, Criteria B 衝撃： IEC 60068-2-27 落下： IEC 60068-2-31 振動： IEC 60068-2-6 安全： EN62368-1 (準備中) サージ保護：4KV PoE & UTP |
注文情報
| 広域動作温度対応1x(2x) ポート10M/100M/1G/2.5G/5G/10G IEEE802.3af/at/bt PoEインジェクター | ||||
| 型番 | イーサネットポート | PoEイーサポート | 入力電源 | 動作温度 |
| INJ-IX01-PB | 1 | 1 最大90W | 48VDC | -10~60°C |
| INJ-IX01-PBE | 1 | 1 最大90W | 48VDC | -40~75°C |
| INJ-IX01-2PB | 2 | 2 合計最大180W | 48VDC | -10~60°C |
| INJ-IX01-2PBE | 2 | 2 合計最大180W | 48VDC | -40~75°C |

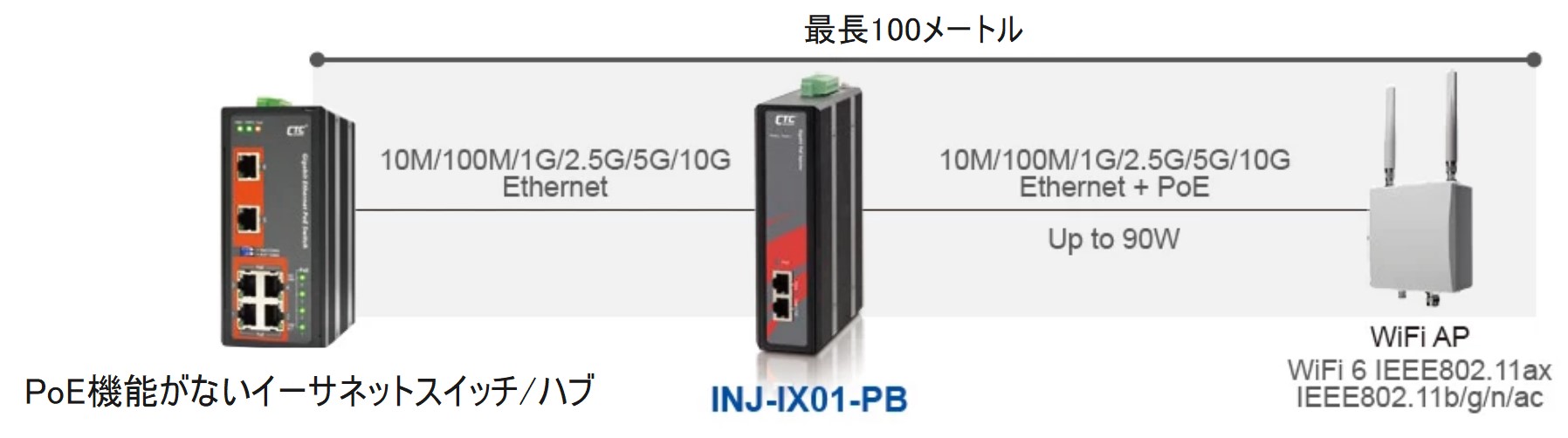

アプリケーション例
DINレール取付
