10/100Base-Tから100Base-FX：FMC-10/100シリーズ

10/100Base-Tから100Base-FX：FMC-10/100シリーズ

カテゴリー: タグ: , ,
カタログ

◆ 10/100TX、100FX
◆ 2芯、1芯(SC)
◆ 自動認識又はフォースモード
◆ 自動MDI/MDI-X
◆ フロー制御
◆ マルチモード/シングルモード最大120Km
◆ リンクフォルトパススルー対応（LFPT）
◆ ファーエンドフォルト対応 (FEFI)
◆ 超小型/超軽量
◆ 9Kジャンボフレーム転送（100M/全二重、コンバータモード時）
◆ 集合型シャーシFMC-CH08シリーズに最大8台収容可能
◆ RoHS対応

製品仕様

標準規格 IEEE802.3u 10/100Base-TX 及び100Base-FX
光仕様
光インターフェース 2芯SC又は1芯SC（ST、FCお問合せ）
データレート 125Mbps
二重化モード 全二重
光ファイバー マルチモード 50/125μm又は62.5/125μm、シングルモード9/125μm
伝送距離 マルチモード2km、シングルモード2芯　15/30km、1芯　20/40/60/80km
波長 MM 1310nm, SM 1310, 1550nm
WDM 1310Tx/1550Rx (Type A)/WDM 1550Tx/1310Rx (Type B)
メタル仕様
コネクタ RJ45
データ転送速度 100Mbps --- 148,800PPS　　10Mbps ----- 14,880PPS
二重化モード 半/全二重
ケーブル 10Base-T Cat.3, 4, 5, cat.6
100Base-TX Cat.5, 5e or cat.6
電　源 ACアダプタ　DC12V
LED表示 Power/ FX-Link/ TX-Speed/ TX-Duplex/ TX-Link/ FEF
温　度 0℃ ～ 50℃
湿　度 10% ～ 90%(但し、結露なきこと)
寸　法 96.5mm(W) x 23 mm(D) x  73.4mm (H)
重　量 120g
消費電力 ≦2W
認証 FCC Part 15 Class A and CE Mark
LED表示 Power/ FX-Link/ TX-Speed/ TX-Duplex/ TX-Link/ FEF
梱包内容 本体/ ACアダプタ

注文情報

110/100Base－TXから100Base-FX(SFP)メディアコンバータ
FMC-10/100-SC002 マルチモード、1芯、SC、2km
FMC-10/100-SC015 シングルモード、1芯、SC、15km
FMC-10/100-SC030 シングルモード、1芯、SC、30km
FMC-10/100-SC050 シングルモード、1芯、SC、50km
単芯タイプ
FMC-10/100-SC20A シングルモード,単芯SC,20km,TX1550nm/RX1310nm
FMC-10/100-SC20B シングルモード,単芯SC,20km,TX1550nm/RX1310nm
FMC-10/100-SC40A シングルモード,単芯SC,40km,TX1310nm/RX1550nm
FMC-10/100-SC40B シングルモード,単芯SC,40km,TX1550nm/RX1310nm
FMC-10/100-SC60A シングルモード,単芯SC,60km,TX1310nm/RX1550nm
FMC-10/100-SC60B シングルモード,単芯SC,60km,TX1550nm/RX1310nm
FMC-10/100-SC80A シングルモード,単芯SC,80km,TX1310nm/RX1570nm
FMC-10/100-SC80B シングルモード,単芯SC,80km,TX1550nm/RX1310nm
集合型シャーシ
FMC-CH17-AC 2U 19インチ、17スロット収容シャーシ、AC電源
FMC-CH17-DC 2U 19インチ、17スロット収容シャーシ、DC電源
FMC-CH17-AD 2U 19インチ、17スロット収容シャーシ、二重化電源【AC＋DC電源】
FMC-CH17-AA 2U 19インチ、17スロット収容シャーシ、二重化電源【AC＋AC電源】
FMC-CH17-DD 2U 19インチ、17スロット収容シャーシ、二重化電源【DC＋DC電源】

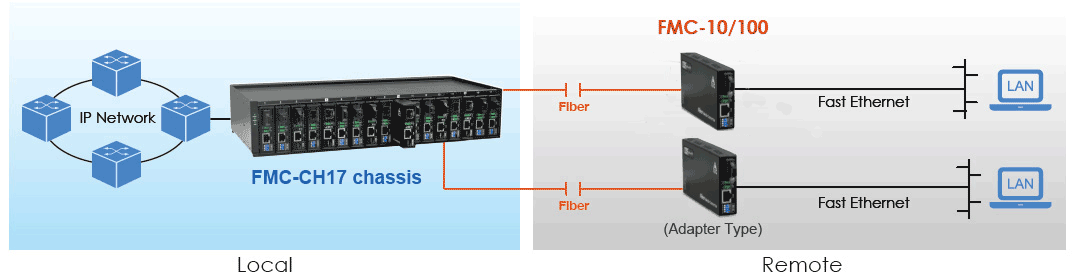

アプリケーション例

FMC-10/100シリーズ
