◆ 通信速度マルチレート対応： 1Gbps ~ 14Gbps
◆ プロトコル透過 3R 光ファイバートランスポンダー/リピータ
◆ 1+1 光回線切替保護対応 (切替時間：＜ 50ms)
◆ 2チャンネルで異なるビットレート対応
◆ ループバックテスト対応
◆ SFP DDM情報
◆ F/W のアップグレード
◆ DIPスイッチによる設定やコンソール／ NMC からの設定も可能
◆ 専用EDFAブースターアンプFRM220-OAB15（オプション）
◆ FRM220-CH02M,CH04A, CH08, CH20ファン付きシャーシに収容可能
16G 3R マルチレートトランスポンダー:FRM220-16G-3R
製品仕様
| コネクタ | LC (SFP/SFP+に依存) | ||
| 波長 | CWDM 1271～1611nm DWDM 1529.5～1565.50nm |
||
| ポート数 | 4ポート | ||
| 動作モード | デュアルチャンネルモード : Ch 1 SFP1 主回線 / SFP2クライアント Ch2 SFP3 主回線/ SFP4クライアント プロテクションモード : SFP1 主回線 / SFP2, SFP3 クライアント |
||
| プロトコル | SONET SDH Ethernet OTU ODU OBSAI CPRI ファイバーチャネル SDI |
OC-24, OC-48, OC-192 STM-16, STM-64 1G, 2.5G, 10G OTU1, OTU1e, OTU2, OTU2e ODU1, ODU1e, ODU2, ODU2e OBSAI x1, x2, x4, x8 CPRI x1, x2, x4, x5, x8, x10, x16 1/2/4/8/10/16 GFC HD-SDI, HD-SDI/1.001, 3G-SDI, 3G-SDI/1.001, 6G-SDI, 12G-SDI |
|
| LED表示 | Power, System, Mode, Test, FX1 Link, FX2 Link, FX3 Link, FX4 Link | ||
| 電源 | 12V/1A | ||
| 消費電力 | 8W以下 | ||
| 寸法 | 159.5mm× 20.8mm × 88 mm (D x W x H) | ||
| 重量 | 150g | ||
| 動作温度 | 0～50℃ | ||
| 保存温度 | -10℃～70℃ | ||
| 湿度 | 10～90％(但し、結露なし) | ||
注文情報
| 型名 | 製品仕様 |
| FRM220-16G-3R | 16G 3R マルチレートトランスポンダー |
挿入するSFPモジュールは1.25Gbpsタイプ、10Gタイプからご選択ください。
BNC電気から光変換のSDI伝送も可能ですのでお問い合わせください。
最大20スロットまで収容可能な集合型シャーシFRM220-CH20
スタンドアローンシャーシFRM220-CH02シリーズもございます。

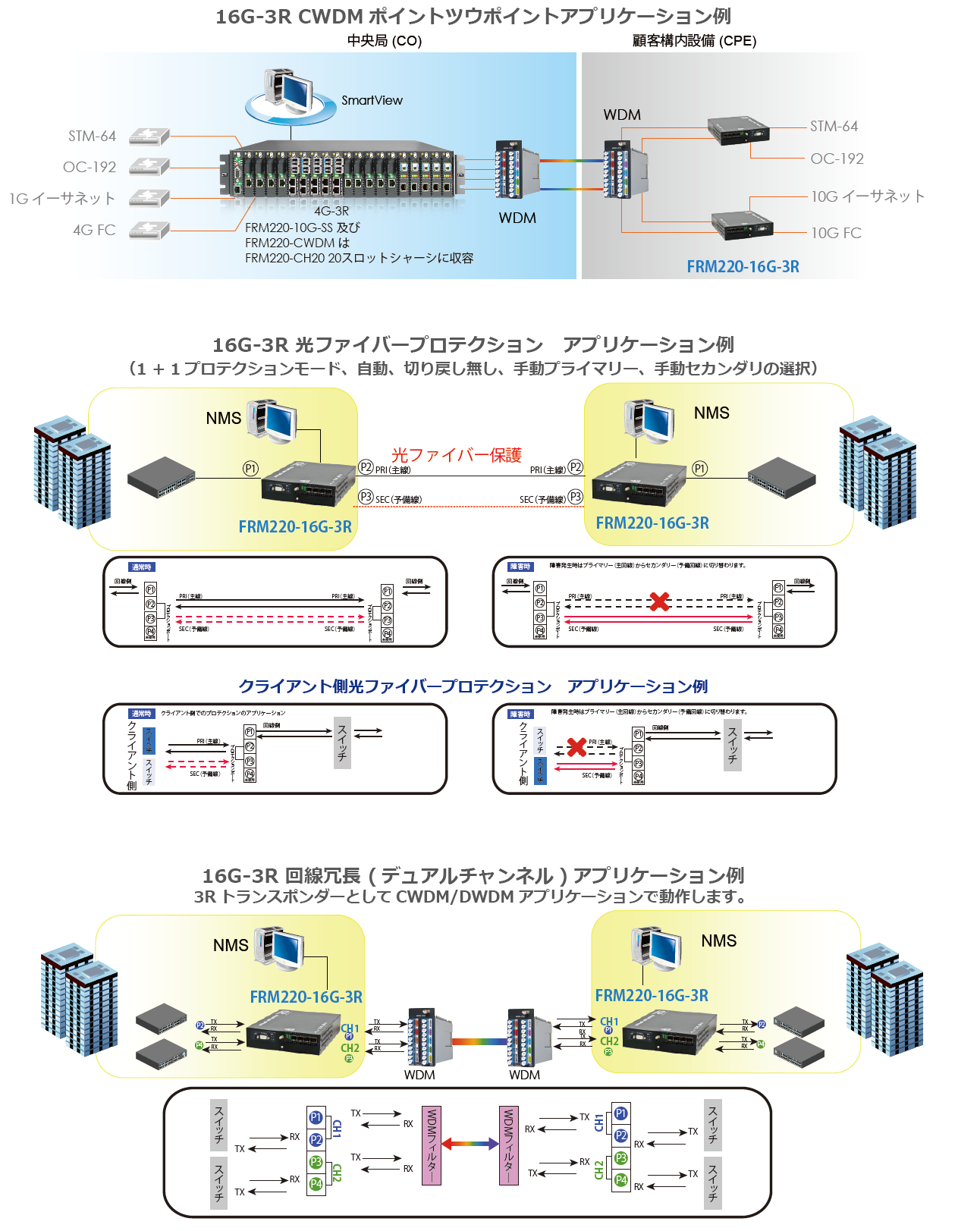

アプリケーション例
