◆ 集合型ラック用ボード共用
◆ 小型手のひらサイズ
◆ FRM220-CH20集合型シャーシ搭載可能
◆ AC電源内蔵型,DC電源内蔵型,AC/DC電源内蔵型シャーシ対応のラインカードモジュール
◆ RoHS対応
電話／光コンバータ：FRM220-FXO/FXSシリーズ
製品仕様
| FXO RJ-11Cインターフェース （私設交換機局線接続モード時） |
FXS RJ-11Cインターフェース （電話器接続モード時） |
|
| コネクタタイプ | RJ-11C（6PINモジュールジャック） | |
| 電気抵抗 | 600ohms | |
| REN（発呼リング透過規格） | - | 0.4B |
| 受電ループ電源 | 10～100mA | - |
| 挿入損失 | 0.0 1.0dB@1000Hz | 0.0 1.0dB@1000Hz |
| 着呼リング同波数 | 20～50Hz（許容範囲） | 20/25/30/35から選択 |
| Ring波長 | - | 正弦波 |
| Ring供給 | - | 60Vrms±10% |
| 給電電圧 | - | 48VDC±5V |
| コーディング | 16bits linear | 16bits linear |
| ファイバーインターフェース | ||
| コネクタタイプ | SC（2芯、1芯） | |
| 波長 | 2芯 1310nm 1芯 A：1310nm/B：1550nm |
|
| 使用ケーブルタイプ | シングルモード：9/125μm、マルチモード：62.5/125μm,50/125μm | |
| 物理的仕様 | ||
| 準拠規格 | FCC part 15, Subpart B, Class A、 ANSI C63.4:2003、CE EN55022:2006, Class A EN55024:1998+A1:2001+A2:2003、LVD:EN60950-1:2001、VCCI-A |
|
| 環境条件 | 動作温度：0～50℃/保存温度：-10～60℃/湿度：10～90％（但し、結露なきこと） | |
| 入力電源 | DCジャック：ACアダプタ（12V、1A） | |
| 消費電力 | 最大5W | |
| LED表示 | 電源、FLK（FXリンク）、テスト、Di/Do | |
| カードモジュール寸法 | 159.5 x 88 x 20.8mm (D x W x H) | |
| カードモジュール重量 | 120g | |
| MTBF | 65,000時間（25℃） | |
注文情報
| 型番 | 製品仕様 | 税抜価格 |
| ホットライン電話/光コンバータ 2芯 マルチモード カードモジュールタイプ | ||
| FRM220-FXO/FXS-SC002 | 2km 1310nm SCコネクタ |
125,000
|
| ホットライン電話/光コンバータ 2芯 シングルモード カードモジュールタイプ | ||
| FRM220-FXO/FXS-SC015 | 15km 1310nm SCコネクタ |
130,000
|
| FRM220-FXO/FXS-ST015 | 15km 1310nm STコネクタ |
130,000
|
| FRM220-FXO/FXS-SC030 | 30km 1310nm SCコネクタ |
145,000
|
| FRM220-FXO/FXS-ST030 | 30km 1310nm STコネクタ |
145,000
|
| FRM220-FXO/FXS-SC050 | 50km 1310nm SCコネクタ |
190,000
|
| FRM220-FXO/FXS-ST050 | 50km 1310nm STコネクタ |
190,000
|
| FRM220-FXO/FXS-SC080 | 80km 1550nm SCコネクタ |
210,000
|
| FRM220-FXO/FXS-ST080 | 80km 1550nm STコネクタ |
210,000
|
| ホットライン電話/光コンバータ 単芯 シングルモード カードモジュールタイプ | ||
| FRM220-FXO/FXS-SC20A | 20km 1310nm/1550nm SCコネクタ ※FXO/FXS-SC20Bと対向でご使用ください。 |
165,000
|
| FRM220-FXO/FXS-SC20B | 20km 1550nm/1310nm SCコネクタ ※FXO/FXS-SC20Aと対向でご使用ください。 |
165,000
|
| FRM220-FXO/FXS-SC40A | 40km 1310nm/1550nm SCコネクタ ※FXO/FXS-SC40Bと対向でご使用ください。 |
190,000
|
| FRM220-FXO/FXS-SC40B | 40km 1550nm/1310nm SCコネクタ ※FXO/FXS-SC40Aと対向でご使用ください。 |
190,000
|
収容するシャーシは下記からご選択ください。
最大20スロット収容可能タイプ： FRM220-CH20シリーズ
１スロット用スタンドアローンタイプ： FRM220-CH01シリーズ

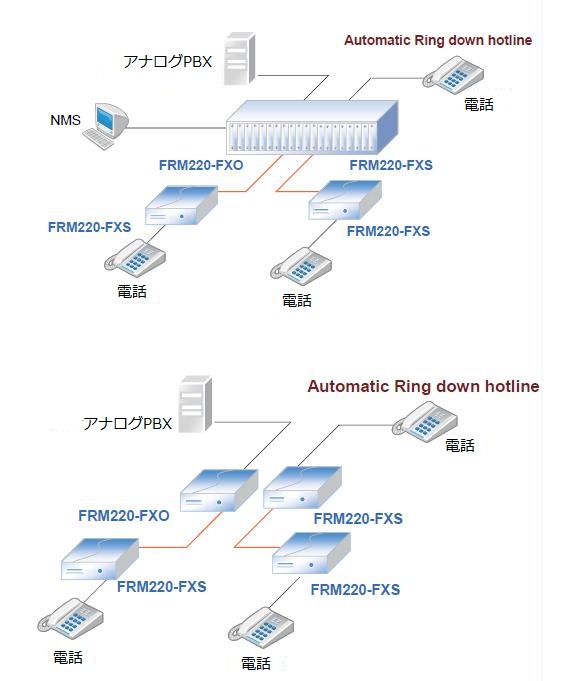

アプリケーション例
収容シャーシ
スタンドアローンシャーシCH01/CH02シリーズ※1
集合型シャーシはCH04/CH08/CH20シリーズ※2
※1：管理機能を有効にする場合はコンソールタイプをご選択ください。
※2：SNMP管理機能を有効にする場合はNMCカードをご使用ください。
