1×10/100/1000Base-T、1000Base-Xメディアコンバータ：IGMC-1011GF/GPシリーズ

1×10/100/1000Base-T、1000Base-Xメディアコンバータ：IGMC-1011GF/GPシリーズ

カテゴリー: タグ: , , ,

◆広域動作温度対応（-40℃～70℃）
◆ 1×10/100/1000Base-T 自動認識/自動MDI/MIDI-X
◆ 1×1000Base-X　SFPポート
◆ 最大9KByteのジャンボフレーム対応
◆ ストアアンドフォワード
◆ 信頼性の高い頑丈なIP-30筺体
◆ DINレール及びパネルマウント可能
◆ RoHS対応

製品仕様

型名 IGMC-1011GF-MM-SC IGMC-1011GF-SS-SC IGMC-1011GP
UTPポート 1×10/100/1000 Base-T
光ポート 1×1000Base-SX 1×1000Base-LX 1×1000Base-X SFP
ファイバータイプ マルチモード シングルモード マルチモード/シングルモード
コア/クラッド径 62.5 or 50/125 μm 9/125 μm 62.5 or 50/125 μm、9/125μm
光コネクタ SC SC LC 又は 1SC
伝送距離 550m 10Km SFPモジュールに依存
伝送波長 850 nm 1310 nm 1310nm/1550nm, CWDM
光最大出力 -4 dbm -3 dbm SFPモジュールに依存
光最小出力 -9.5 dbm -9.5 dbm SFPモジュールに依存
受信感度 0 ～ -18 dbm -3～ -20 dbm SFPモジュールに依存
リンクバジェット 8.5 dB 10.5 dB SFPモジュールに依存
規格準拠 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-X
処理方法 ストアアンドフォワード
ジャンボフレーム 10240 Bytes
電源LED 緑: 電源LED x 2 (ON点灯） : 電源入力時点灯/
(OFF消灯) 電源未入力時消灯
フォルト表示 橙：PWR1 又は PWR2の電源不良
10/100/1000Base-T RJ45表示 緑：ポートLink/Act
橙：100Mbps表示 - (ON点灯)100Mbpsで実行・作動中
1000Base-X光ファイバー
ポート表示		 緑：光ファイバーポートLink/Act
フォルト接点 24VDC/1Aのリレー出力
DIPスイッチ リレー出力の有効／無効
入力電源 二系統入力対応 12~48 VDC(6ピンターミナル端子ブロック)
消費電力 3.5 Watts
過負荷電流保護 有
極性保護 有
筺体 IP-30
寸法 26.1 (W) x 94.9 (D) x 144.3 (H)mm
重量 400 g 380 g
保存温度 -40℃～85℃
動作温度 -40℃～70℃
動作湿度 5%～95％
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT),
EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11
衝撃 IEC60068-2-27
振動 IEC60068-2-6
落下 IEC60068-2-32
安全 EN60950-1

注文情報

型番 製品仕様
IGMC-1011GP 10/100/1000Base-Tから1000Base-Xメディアコンバータ、　SFP（光モジュール）なし
IGMC-1011GP用SFPモジュールは1.25Gbpsより選択ください。
IGMC-1011GF-MM-SC 10/100/1000Base-Tから1000Base-Xメディアコンバータ、マルチモード,SC,500m
IGMC-1011GF-SS-SC 10/100/1000Base-Tから1000Base-Xメディアコンバータ、シングルモード,SC,10km

IMC-111PB用SFPモジュールは155Mbpsより選択ください

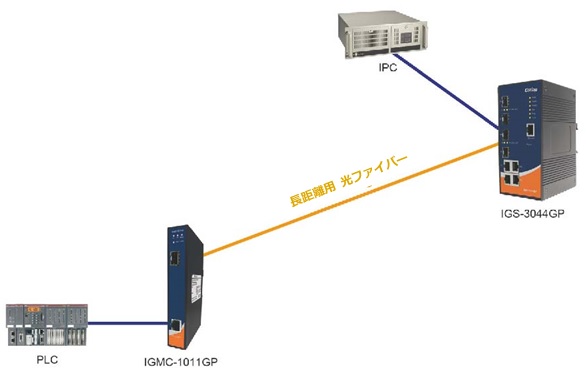

アプリケーション例

アプリケーション例

DINレール取付

DINレール取り付け方法
