◆ 広域動作温度対応（-40℃～75℃）
◆ 1×10/100/1000Base-T bt P.S.E.自動認識/
自動MDI/MIDI-X
◆ 100/1000Base-X SFPポート
◆ イーサネット対光ファイバー
◆ IEEE802.3 af/at/bt PoE規格準拠
◆ ジャンボフレーム 最大10Kbytes
◆ リンクフォルトパススルー（LFP機能）
◆ DIPスイッチによる簡単設定
◆ 信頼性の高い頑丈なIP-30筺体
◆ DINレール及びパネルマウント可能
◆ RoHS対応
10/100/1000T、100/1000Xメディアコンバータ：IGPMC-111GP-BT-24V
IGPMC-111GP、IPMC-111PB後継機
製品仕様
| 型名 | IGPMC-111GP-BT-24V | |||
| UTPポート | 1×10/100/1000 Base-T bt P.S.E. RJ45,自動MDI/MDIX | |||
| 光ファイバーポート | 100/1000Base-X SFP port | |||
| 規格準拠 | IEEE 802.3i 10Base-T IEEE 802.3u 100Base-TX及び100Base-FX IEEE 802.3ab for 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3at/bt PoE規格準拠 |
|||
| ジャンボフレーム | 最大10K Bytes(1Gモードのみ) | |||
| ファイバータイプ | シングルモード、マルチモード(SFPモジュールに依存) | |||
| コア/クラッド径 | 9/125μm 、62.5 or 50/125 μm(SFPモジュールに依存） | |||
| 光コネクタ | SFPモジュールに依存 | |||
| 伝送距離 | SFPモジュールに依存 | |||
| LED表示 | ||||
| 電源 | 緑: 電源LED x 2 (ON点灯） : 電源入力時点灯/ (OFF消灯) | |||
| LFP状態表示 | 橙：点灯 LEF機能 障害検知、消灯 ：LFP機能無効 | - | ||
| 100/1000Base-X SFPポート表示 | 緑：光ファイバーポートLink/Act - (ON点灯) リンクアップ /(Flash点滅) 実行・作動中 / (OFF消灯) リンクダウン |
|||
| 10/100/1000Base-T表示 | 緑：ポートLink/Act - (ON点灯) リンクアップ / (Blinking点滅) 実行・作動中 / (OFF消灯) リンクダウン 速度： 緑 点灯：1000Mbps実行・作動中 LED消灯：10/100Mbpsで実行・作動中 |
|||
| PoE表示 | 緑 点灯；イーサネットケーブルによる給電中 | |||
| フォルト表示 | 橙 点灯：イベント／障害発生 | |||
| フォルト接点 | ||||
| リレー | リレー出力 1A＠24VDC | |||
| 電源仕様 | ||||
| 入力電源 | 二系統入力対応 12~57 VDC(4ピンターミナル端子ブロック) | |||
| PoE出力 | IEEE 802.3at(30W)タイプ:>=12VDC IEEE 802.3bt( 60/90W) タイプ:>=24VDC |
|||
| 消費電力 | 5.0 Watts | |||
| 過負荷電流保護 | 有 | |||
| 極性保護 | 有 | |||
| 物理的仕様 | ||||
| 筺体 | IP-30 | |||
| 寸法 (W×D×H mm) |
41×70×95 | |||
| 重量 | 300g | |||
| 環境仕様 | ||||
| 保存温度 | -40℃～85℃ | |||
| 動作温度 | -40℃～75℃ | |||
| 動作湿度 | 5%～95%（但し結露無し） | |||
| 準拠規格 | ||||
| EMC | CE EMC (EN 55024, EN 55032), FCC Part 15 B | |||
| EMI | EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15 B class A | |||
| EMS | EN 55024 (IEC/EN 61000-4-2 (ESD: Contact 4KV, Air 8KV), IEC/EN 61000-4-3 (RS: 3V), IEC/EN 61000-4-4 (EFT Power 0.5KV, Signal 0.5KV), IEC/EN 61000-4-5 (Surge: Power 0.5KV, RJ45 1KV), IEC/EN 61000-4-6 (CS: 3V), IEC/EN 61000-4-8(PFMF) |
|||
| 衝撃 | IEC60068-2-27 | |||
| 振動 | IEC60068-2-6 | |||
| 落下 | IEC60068-2-31 | |||
| 安全 | EN 62368-1 | |||
注文情報
| 型番 | 製品仕様 |
| IGPMC-111GP-BT-24V | 1×10/100/1000Base-T bt P.S.EPoE規格準拠、1×100/1000Base-X メディアコンバータ、SFP無し（光モジュール） |
IGMC-1011GP用SFPモジュールは1.25Gbpsより選択ください。

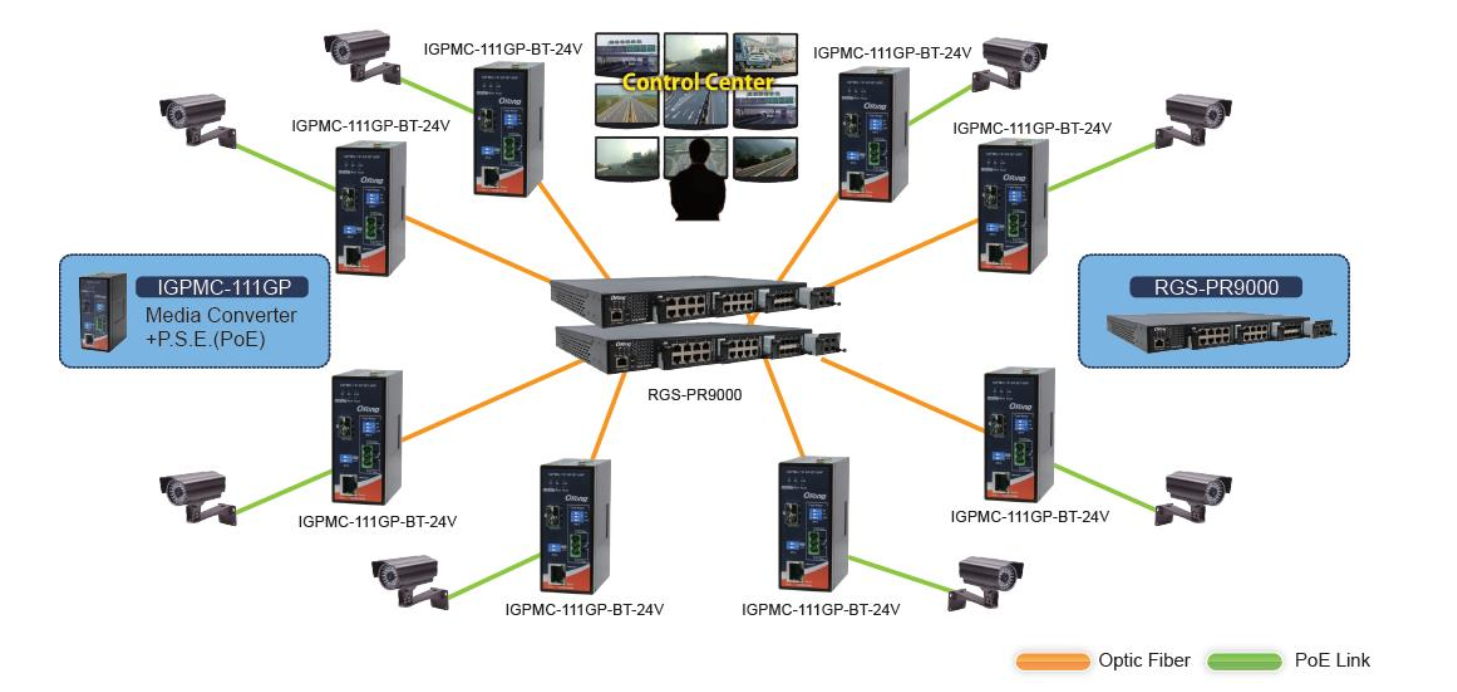

アプリケーション例
