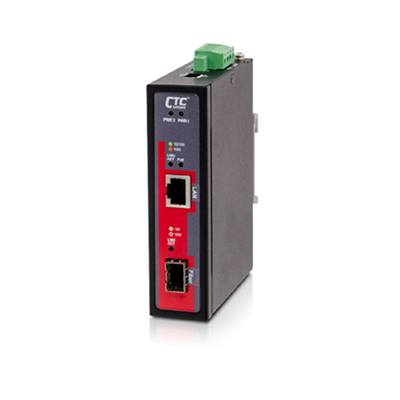

IMC-1000S-PBは1ポートのギガビットUTPおよび1ポートの100/1000Mbps SFPスロットを備えた産業用アンマネージド・メディアコンバータです。
銅線／光ファイバ間のインターフェース変換に対応し、PoE+（IEEE 802.3af/at/bt）をサポート、最大90Wの高出力給電が可能です。
長距離伝送および高電力給電の要求に対応し、ファンレス設計による高信頼性、高MTBF、広い動作温度範囲、冗長電源入力を備えています。
過酷な環境下での使用を想定して設計されており、工場自動化、データセンター、インテリジェント交通システム（ITS）、軍事・公共インフラ用途など、
一般的な商用製品の仕様を超える環境条件が求められる現場に最適です。
【POE++対応】10/100/1000T、100/1000Xメディアコンバータ：IMC-1000S-PBE
◆ LFPT（Link Fault Pass Through）機能をサポート
◆ Store & Forward および Pass Through モードに対応
◆ IEEE 802.3af/at/bt Type 4 PoE出力に対応（最大 90W）
製品仕様
| 型名 | IMC-1000S-PB |
| UTPポート | 1×10/100/1000 Base-T bt Type4 RJ45,自動MDI/MDIX |
| 光ファイバーポート | 100/1000Base-X SFP port (DIPスイッチ設定) |
| 規格準拠 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX及び100Base-FX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE802.3x フロー制御及びバックプレッシャー IEEE 802.3af/at/bt PoE/PoE+/PoE++規格準拠 |
| ジャンボフレーム | 最大16K Bytes |
| データ転送方式 | ストア＆フォワード |
| LFPT (Link Fault Pass Through) |
TX → Fiber：TXポートのリンクがダウンした場合、Fiberポートを強制的にリンクダウン Fiber → TX：Fiberポートのリンクがダウンした場合、TXポートを強制的にリンクダウン |
| DIPウイッチ | DIP1 : LFTP OFF : LFPT 無効 / ON: LFPT 有効 |
| DIP2 : データ転送方式 OFF :ストア＆フォワード / ON : パススルーモード | |
| DIP3 : ファイバー速度 OFF: 1000BaseX / ON: 100Base X | |
| DIP4 : 予備 | |
| コネクタと PINアサイメント |
SFPポート：100/1000M SFP対応 RJ-45ポート: Cat 5e (10/100/1000Mbps) ツイストペアケーブル、自動認識、自動MDI/MDIX対応 IEEE 802.3at/af End-Span, Alternative A mode対応 PoE (V+): RJ-45 pin 1, 2, 4, 5 PoE (V-): RJ-45 pin 3, 6, 7, 8 Data (1, 2, 3, 6, 4, 5, 7, 8) |
| ファイバータイプ | シングルモード、マルチモード(SFPモジュールに依存) |
| コア/クラッド径 | 9/125μm 、62.5 or 50/125 μm(SFPモジュールに依存） |
| 光コネクタ | SFPモジュールに依存 |
| 伝送距離 | SFPモジュールに依存 |
| LED表示 | |
| 電源 | 緑: 電源LED PWR1 とPWR2x (ON点灯） : 電源入力時点灯/ (OFF消灯) |
| 100/1000Base-X SFPポート表示 | 光ファイバー：LNK/ACT：1000 Link/Act (橙)、 100 Link/Act (緑)、 (Flash点滅) 実行・作動中 |
| 10/100/1000Base-T表示 | RJ-45 Port: Speed: LNK/Act 1000 (Amber), LNK/Act 10/100 (Green) |
| PoE表示 | PoE Status (緑): 点灯 : PoE正常動作中 |
| 電源仕様 | |
| 入力電源 | 二系統入力対応 48VDC(44~57VDC) PoEアプリケーション： 55~57VDC VDC 90W (4 Pairs) 52~57VDC 60W (4 Pairs) 52~57VDC 30W (2 Pairs) 44~57VDC 15.4W (2 Pairs) |
| PoEバジェット | 90W |
| 消費電力 | 入力電圧：54ＶVDC 最大消費電力：94.5Ｗ 装置消費電力：3.8Ｗ ＰｏＥバジェット：90Ｗ 54VDC 94.5W 3.8W |
| 過負荷電流保護 | 有 |
| 極性保護 | 有 |
| 物理的仕様 | |
| 筺体 | IP-30 |
| 寸法(W×D×H mm) | 85(D)×30(W)×115(H)mm |
| 重量 | 340g |
| 環境仕様 | |
| 保存温度 | -40℃～85℃ |
| 動作温度 | -20℃～75℃ |
| 動作湿度 | 5%～95%（但し結露無し） |
| 準拠規格 | |
| EMC | CE EMC (EN 55035, EN 55032) |
| EMI | FCC Part 15 Subpart B class A, CE |
| 衝撃 | IEC60068-2-27 |
| 振動 | IEC60068-2-6 |
| 落下 | IEC60068-2-31 |
| 安全 | EN 62368-1 |
注文情報
| 型番 | 製品仕様 |
| IMC-1000S-PBE | 1×10/100/1000Base-T P.S.EPoEbt規格準拠、1×100/1000Base-X メディアコンバータ、SFP無し（光モジュール） |
型番 製品仕様
IMC-1000S-PBE用 SFPモジュールは1.25Gbpsより選択ください。
