IMC-1001S-PHE は、銅線（UTP）と光ファイバー間のインターフェース変換を行う 産業用非管理型ギガビット PoE メディアコンバータ です。
PoE+（IEEE 802.3af/at）に対応し、最大 30W の電力を PoE 機器へ供給可能。過酷な環境条件を想定した設計で、IP 監視、産業ネットワーク、
インテリジェント交通システム（ITS）、軍事・公共インフラなどの用途に適しています。

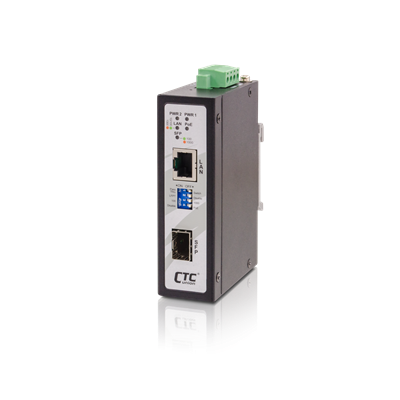

【POE＋対応】10/100/1000T、100/1000Xメディアコンバータ：IMC-1001S-PH
◆ 1 × 10/100/1000Base-T、 1 × 100/1000Base-X SFP
◆ PoE+（IEEE 802.3af/at）対応、最大 30W の電力供給
◆ 10/100/1000Base-T と 100/1000Base-X 間のメディア変換
◆ デュアルレート SFP（100/1000）対応（ファスト/ギガビット選択可能）
◆ DIP スイッチによる機能設定
◆ IP30 の堅牢な金属筐体、ファンレス設計
◆ 広温度動作範囲（-20〜70°C）
◆ ジャンボフレーム対応（9K バイト
製品仕様
| 型名 | IMC-1001S-PHE |
| UTPポート | 1×10/100/1000 Base-T RJ45,自動MDI/MDIX |
| 光ファイバーポート | 100/1000Base-X SFP port (DIPスイッチ設定) |
| 規格準拠 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX及び100Base-FX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE802.3x フロー制御及びバックプレッシャー IEEE 802.3af/at PoE/PoE+規格準拠 IEEE 802.1q Tag VLAN |
| ジャンボフレーム | 最大16K Bytes |
| データ転送方式 | ストア＆フォワード/パススルーモード(DIPスイッチ) |
| LFPT (Link Fault Pass Through) |
Fiber-TX：Fiberポートがリンクダウンした場合、TXポートを強制的にリンクダウン |
| (Far-End Fault) | LFPT 機能と連携し、リンク障害時のデータ損失を防ぐ |
| DIPウイッチ | SW1 : データ転送方式 OFF :ストア＆フォワード / ON : パススルーモード |
| SW2 : LFTP OFF : LFPT 無効 / ON: LFPT 有効 | |
| SW3 : ファイバー速度 OFF: 1000BaseX / ON: 100Base X | |
| SW4 : POE OFF: PoE 出力有効/ ON: PoE 出力無効 | |
| コネクタと PINアサイメント |
SFPポート：100/1000M SFP対応 RJ-45ポート: Cat 5e (10/100/1000Mbps) ツツイストペアケーブル、自動認識、自動MDI/MDIX対応 IEEE 802.3at/af End-Span, Alternative A mode対応 PoE (V+): RJ-45 pin 1, 2 PoE (V-): RJ-45 pin 3, 6 Data (1, 2, 3, 6, 4, 5, 7, 8) |
| ファイバータイプ | シングルモード、マルチモード(SFPモジュールに依存) |
| コア/クラッド径 | 9/125μm 、62.5 or 50/125 μm(SFPモジュールに依存） |
| 光コネクタ | SFPモジュールに依存 |
| 伝送距離 | SFPモジュールに依存 |
| LED表示 | |
| 電源 | 緑: 電源LED PWR1 とPWR2x (ON点灯） : 電源入力時点灯/ (OFF消灯) |
| 100/1000Base-X SFPポート表示 | 光ファイバー：LNK/ACT：1000 Link/Act (橙)、 100 Link/Act (緑)、 点灯：通信中 、消灯：通信無し |
| 10/100/1000Base-T表示 | RJ-45 Port: Speed: LNK/Act 1000 (橙), LNK/Act 10/100 (緑) 点灯：通信中、消灯：通信無し |
| PoE表示 | PoE Status (緑): 点灯 : PoE正常動作中 消灯：PoE無し |
| 電源仕様 | |
| 入力電源 | 二系統入力対応 48VDC(44~57VDC) 二重化電源：4ピンターミナル端子×2 |
| PoEバジェット | 30W |
| 消費電力 | 入力電圧：48VDC 最大消費電力：33.4Ｗ 装置消費電力：3.2Ｗ PoEバジェット：30Ｗ |
| 過負荷電流保護 | 有 |
| 極性保護 | 有 |
| 物理的仕様 | |
| 筺体 | IP-30(ファンレス) |
| 寸法(W×D×H mm) | 70(D)×30(W)×103(H)mm |
| 重量 | 235g |
| 環境仕様 | |
| 保存温度 | -40℃～85℃ |
| 動作温度 | -20℃～70℃ |
| 動作湿度 | 5%～95%（但し結露無し） |
| 準拠規格 | |
| EMC | CE (EN 55035, EN 55032) |
| EMI | FCC Part 15 Subpart B class A, CE |
| EMS | EN61000-4-2 (ESD) Level 3, Criteria B EN61000-4-3 (RS) Level 3, Criteria A EN61000-4-4 (EFT) Level 3, Criteria A EN 61000-4-5 (Surge) Level 3, Criteria B EN 61000-4-6 (CS) Level 3, Criteria A EN61000-4-8 (PFMF) Field strength 300A/m Criteria A |
| 衝撃 | IEC60068-2-27 |
| 振動 | IEC60068-2-6 |
| 落下 | IEC60068-2-32 |
注文情報
| 型番 | 製品仕様 |
| IMC-1001S-PHE | 1×10/100/1000Base-T P.S.EPoEat規格準拠、1×100/1000Base-X メディアコンバータ、SFP無し（光モジュール） |
型番 製品仕様
IMC-1001S-PH用 SFPモジュールは1.25Gbpsより選択ください。
