◆広域動作温度対応【-40℃～75℃】
◆UTPケーブルで最大300m延長
◆24AWG(非UTPケーブル)で最大200m延長
◆2/4/8線自動検知
◆DIPスイッチによる親機・子機の手動または自動設定
◆親機/子機の自動認識
◆イーサネットポート：自動認識、全/半二重動作
◆冗長入力電源（12～48VDC 入力、端子ブロック付）
◆IP-30準拠
◆DINレール、ウォールマウント対応（標準装備）
◆コンパクトサイズ
◆RoHS対応
10/100Base-TX 構内電話線（VDSL) 距離延長コンバータ：IMC-B111ETB-RJ45
製品仕様
| ポート数 | 100Base-TX(自動MDI/MDIX): RJ45×1 | |||
| 100Mbpsイーサネット延長ポート： RJ45×1 | ||||
| 標準規格 | IEEE 802.3u | |||
| 処理方法 | ストアアンドフォワード | |||
| LED表示 | 電源表示： POWER×2 緑点灯 | |||
| 100BaseT(x) RJ45ポート： Link：緑点灯 Ack:橙点灯 | ||||
| イーサネット延長表示： Link：緑点灯 Ack:橙点灯 | ||||
| DIP-スイッチ | DIP-スイッチ1 マスター（親機）/スレーブ（子機）モード選択：（On）親機モード（Off)子機モード DIP-スイッチ 2 自動/手動モード選択 : (On) 手動モード ～ エクステンダーは手動で親機/子機の選択を行う必要があり、 DIPスイッチ1をそれぞれ設定する (Off) 自動モード ～ エクステンダーは親子自動認識し、自動的に親機/子機選択を行う |
|||
| 環境条件 | 動作温度：-40～75℃/保存温度：-40～85℃/湿度：5～95％（但し、結露なきこと） | |||
| 電源 | 冗長入力12～48VDC電源 | |||
| 消費電力 | 最大2W | |||
| 過負荷電流保護機能 | 有り | |||
| 寸法 | 26.1mm(W)×70mm(D)×95(H)mm | |||
| 重量 | 242g | |||
| 準拠規格 | EMI:FCC Part 15, CISPR (EN55022) class A EMS：EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 衝撃：IEC60068-2-27 落下：IEC60068-2-32 振動：IEC60068-2-6 安全:EN60950-1 |
|||
| 梱包内容 | 本体、インストレーションガイド、DINレールキット、ウォールマウントキット | |||
注文情報
| 型式 | 製品仕様 |
| IMC-B111ETB-RJ45 | 10/100Base-TX対応 構内電話線延長コンバータ |

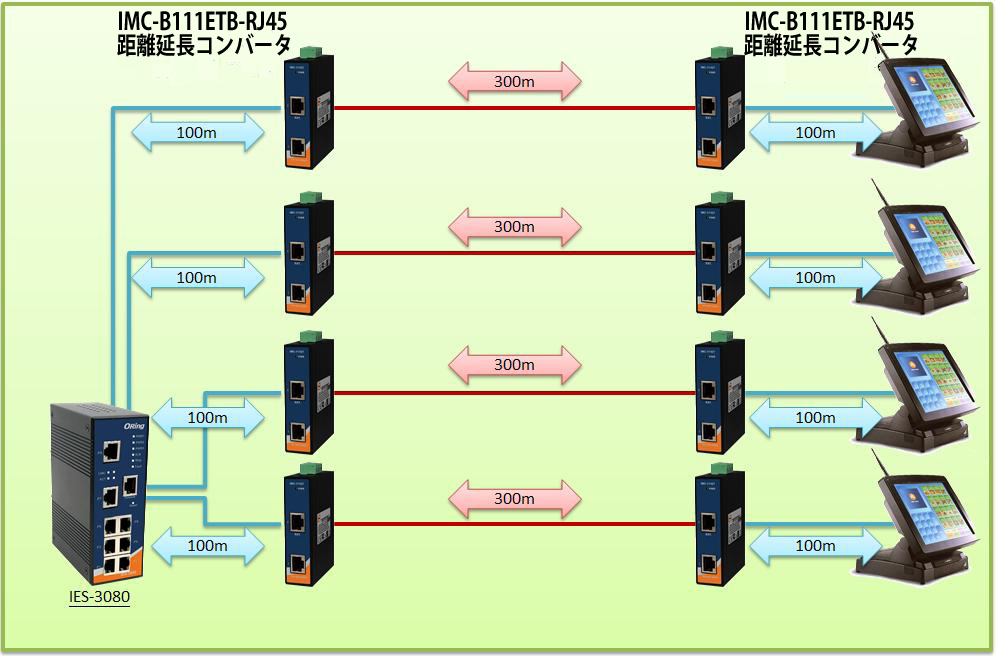

アプリケーション例
