◆広域動作温度対応（-40℃～75℃）
◆ 1×10/100Base-TX 自動認識/自動MDI/MIDI-X
◆ イーサネット対光ファイバー
◆ LFP (Link Fault Pass-through) 機能
◆ 全二重/半二重
◆ ストアアンドフォワード
◆ DIPスイッチによる簡単設定
◆ 信頼性の高い頑丈なIP-30筺体
◆ DINレール及びパネルマウント可能
◆ RoHS対応
◆ IEEE 802.3at PoE PSE対応
10/100Base-TXから100Base-FX：IPMC-111PB++-60W
製品仕様
| 型名 | IPMC-111PB++-60W |
| 10/100Mbps UTPポート | 1 |
| 100Base-FX 光ポート(SFP) | 1 |
| ファイバータイプ | マルチモード/シングルモード |
| コア/クラッド径 | 62.5 or 50/125 μm、9/125μm |
| 光コネクタ | LC、1芯SC |
| 伝送距離 | SFPモジュールに依存 |
| 伝送波長 | 1310nm/1550nm, CWDM |
| 規格準拠 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX及び100Base-FX IEEE 802.3x Flow control IEEE 802.3at PoE(最大供給60W) |
| 処理方法 | ストアアンドフォワード |
| DIPスイッチ | DIP-スイッチ 1 ： LFPモード選択 : (ON) disable / (OFF) enable DIP-スイッチ 2 ：イーサネット速度選択 : (ON)10Mbps / (OFF) 10/100Mbps自動認識 DIP-スイッチ 3 ：イーサネット全/半二重化選択 : (ON) 半二重/ (OFF)全二重 DIP-スイッチ 4 ：光ファイバー全/半二重化選択 : (ON) 半二重 / (OFF) 全二重 |
| PoE用DIPスイッチ | DIP-スイッチ 1/2（OFF）：PoE PSE設定 非同期モード（デフォルト） DIP-スイッチ 1/2（ON）：PoE PSE設定 同期モード |
| 電源LED | 緑: 電源LED x 2 (ON点灯） : 電源入力時点灯/ (OFF消灯) 電源未入力時消灯 |
| 10/100Base-TX RJ45表示 | 緑：ポートLink/Act - (ON点灯) リンクアップ / (Blinking点滅) 実行・作動中 / (OFF消灯) リンクダウン 橙：100Mbps/10Mbps表示 - (ON点灯)100Mbpsで実行・作動中 / (OFF消灯) 10Mbpsで実行・作動中 緑：ポートデュプレックス表示 - (ON点灯) 全二重 / (OFF消灯) 半二重 |
| 100Base-FX光ファイバー ポート表示 |
緑：光ファイバーポートLink/Act - (ON点灯) リンクアップ / (Flash点滅) 実行・作動中 /(OFF消灯) リンクダウン 緑：光ファイバーポートデュプレックス表示 - (ON点灯) 全二重 / (OFF消灯) 半二重 |
| LFP状態表示 | 橙：(ON点灯) LFP障害検知時点灯 / (OFF消灯) LFP機能無効disable |
| PoE状態表示 | 緑：(ON点灯) PoE供給時点灯 |
| 入力電源 | 二系統入力対応 50～57VDC(4ピンターミナル端子ブロック) |
| 消費電力 | 3 Watts |
| 過負荷電流保護 | 有 |
| 極性保護 | 有 |
| 筺体 | IP-30 |
| 寸法 | 26.1 (W) x 70 (D) x 95 (H)mm |
| 重量 | 228 g |
| 動作温度 | -40℃～75℃ |
| 保存温度 | -40℃～85℃ |
| 湿度 | 5%～95％（但し結露無し） |
| 規格準拠 | EMC：EN55024 EMI： FCC Part 15B Class A、CISPR 22 class A EMS： EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 衝撃： IEC60068-2-27 落下： IEC60068-2-32 振動： IEC60068-2-6 安全： EN60950-1 |
注文情報
| 型番 | 製品仕様 |
| IPMC-111PB | 10/100Base-TXから100Base-FXメディアコンバータ、IEEE 802.3at PoE PSE 30W SFP（光モジュール）なし |
| IPMC-111PB++-60W | 10/100Base-TXから100Base-FXメディアコンバータ、ハイパワーPoE++ PSE 60W SFP（光モジュール）なし |
IMC-111PB用SFPモジュールは155Mbpsより選択ください

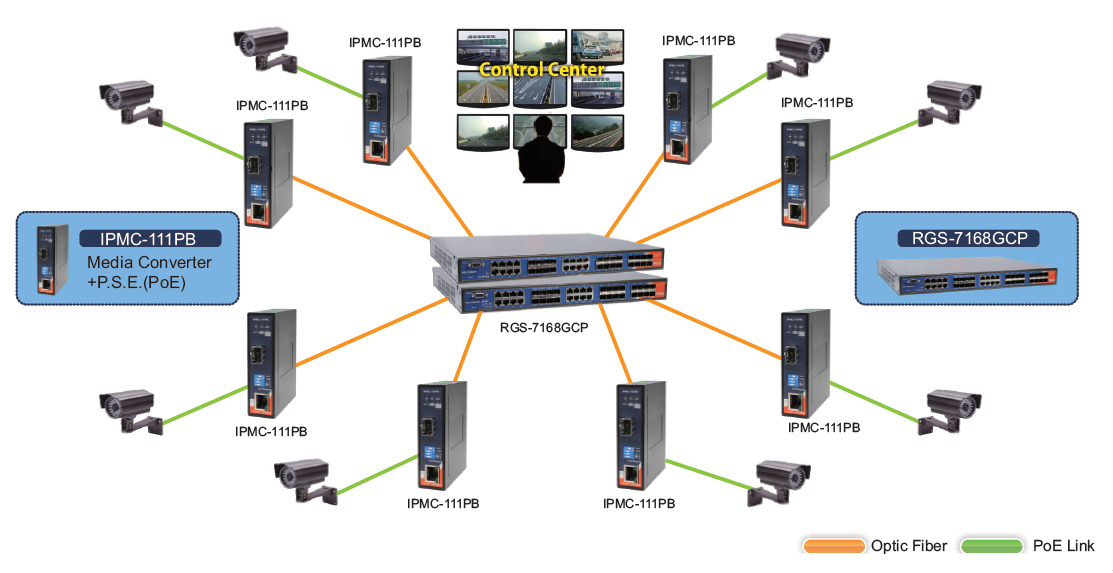

アプリケーション例
DINレール取付
