◆ 広域動作温度（-20℃～＋70℃）
◆ 10/100Mbpsでフルワイヤ速度の通信を実現
◆ 10/100MbpsやTPポートでのフォースモードを自動認識
◆ 3スイッチングベースネットワークセグメント：1×TPポート,2×光ポート【KCD-302のみ】
◆ MDI/MDI-Xクロスオーバー機能
◆ LFP(リンクフォルトパススルー機能)搭載【KCD-300のみ】
◆ マニュアル設定可能
◆ RoHS対応
10/100Base-TXから100Base-FX：KCD-300/KCD-302シリーズ
製品仕様
| 伝 送 | 10Base-T/100Base-FX 100Base-TX/100Base-FX 100Base-FX/100Base-FX 100Base-FX（マルチモード）/100Base-FX（マルチモード） 100Base-FX（シングルモード）/100Base-FX（シングルモード） |
| 伝送方式 | ストアーアンドフォワード、フルワイヤ速度でスイッチング |
| パケットの種類 | 透過変換可能 IEEE802.3規格イーサネットパケットフレーム IEEE802.１qタグパケットフレーム |
| TPポート | シールドRJ-45 自動MDI/MDI-X クロスオーバー機能速度及び二重化モードで自動認識 全二重/半二重に対応 10Mbps-Cat3,4,5 UTPケーブル 最大100m 100Mbps-サポートCat5 UTPケーブル 最大100m |
| 光ファイバーポート | 100Mbps全二重/半二重 マルチモード:50/125μm、62.5/125μm シングルモード:9/125μm |
| 光コネクタ | マルチモード:SC、 シングルモード:SC |
| フロー管理制御 | IEEE802.3x全二重、 バックプレッシャーのフロー制御 |
| LED | 電源ステータスTPポートリンク、 動作、速度、二重化表示各FXポートリンク、 動作光ファイバリンクステータス |
| DC電源入力 | ターミナルブロック（ネジ止め）+/-2ペアのコンタクト DC電源ジャック:D6.3mm/+D2.0mm 動作電圧幅:+7～+30VDC |
| 消費電力 | 最大 ３W |
| 寸 法 | 28mm(H) x 82mm(W) x 95mm (D) |
| 重 量 | 250g |
| ラックマウントキット | DINレールキット（標準）、プレーンマウントキット（別売り） |
| 動作温度 | -20℃ ～70℃ |
| 保管温度 | -20℃ ～ 85℃ |
| 湿 度 | 5% ～ 95%（但し結露無し） |
| 準 拠 | FCCクラスBCE/EMC クラスB、EN60950安全規格 |
注文情報
| 10/100BASE-TXから100BASE-FXディアコンバータ TP×1ポート、光ポート×1 *<ACアダプタは付属しておりません> |
|
| KCD-300-T | マルチモード,1*ST,2km |
| KCD-300-C | マルチモード,1*SC,2km |
| KCD-300-SL2 | シングルモード,1*SC,20km |
| KCD-300-SL4 | シングルモード,1*SC,40km |
| KCD-300-W5315 | 単芯シングルモード,1*SC,15Km(TX:1550/RX:1310) |
| KCD-300-W3515 | 単芯シングルモード,1*SC,15Km(TX:1310/RX:1550) |
| 10/100BASE-TXから100BASE-FXディアコンバータ TP×1ポート、光ポート×2 *<ACアダプタは付属しておりません> |
|
| KCD-302-2C1 | マルチモード,2*SC,2km |
| KCD-302-2SL2 | シングルモード,2*SC,20km |

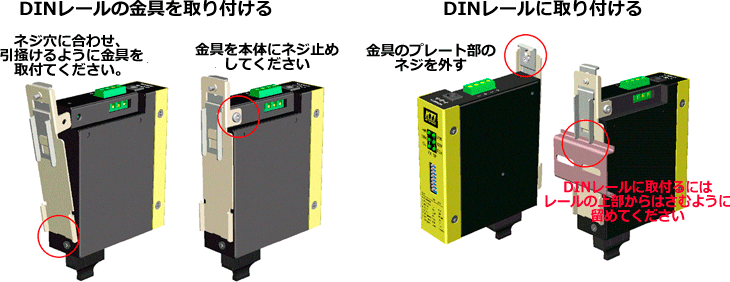

DINレール取り付け
