高密度10G/100G対応OT8200シリーズ

⾼密度10G / 40G / 100G接続、DWDM、CWDM、距離拡張、イーサネットスイッチ/ NID、ファイバーモデム、ファイバーマルチプレクサー、メディアコンバーターなど、サービスプロバイダーとエンタープライズ向けの幅広いソリューションを提供するマルチサービスプラットフォームです。

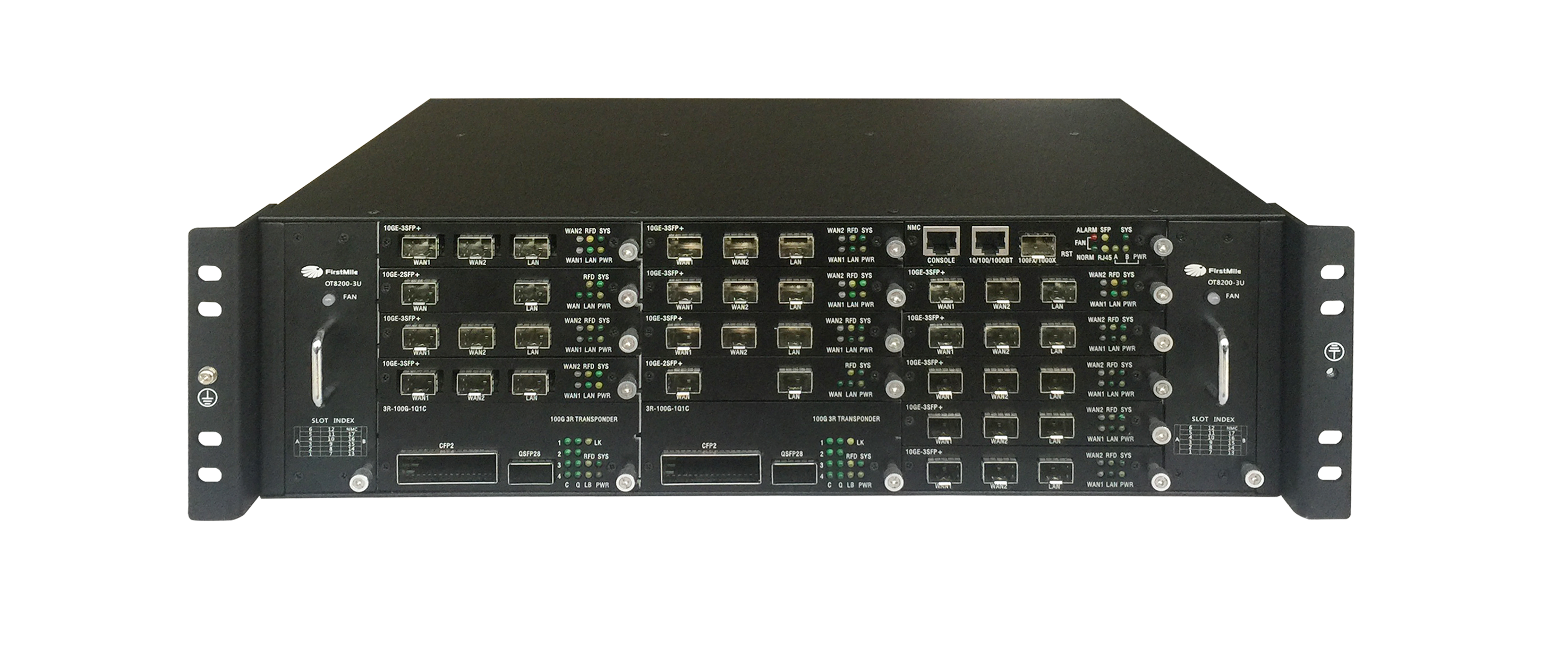

    3Uシャーシ:OT8200-3U
    OT8200シリーズスロット数NMC×1枚
    ラインカード×17枚
    電源二重化電源(-AA/DD/AD)
    AC:100~240VAC, 50/60Hz 最大2.5A
    DC:-36~72VDC、最大8A
    ファン単一又は二重化ファン
    (障害検知時、アラーム通知)
    寸法130mm(H)×440mmm(W)×309mm(D)
    重量9Kg

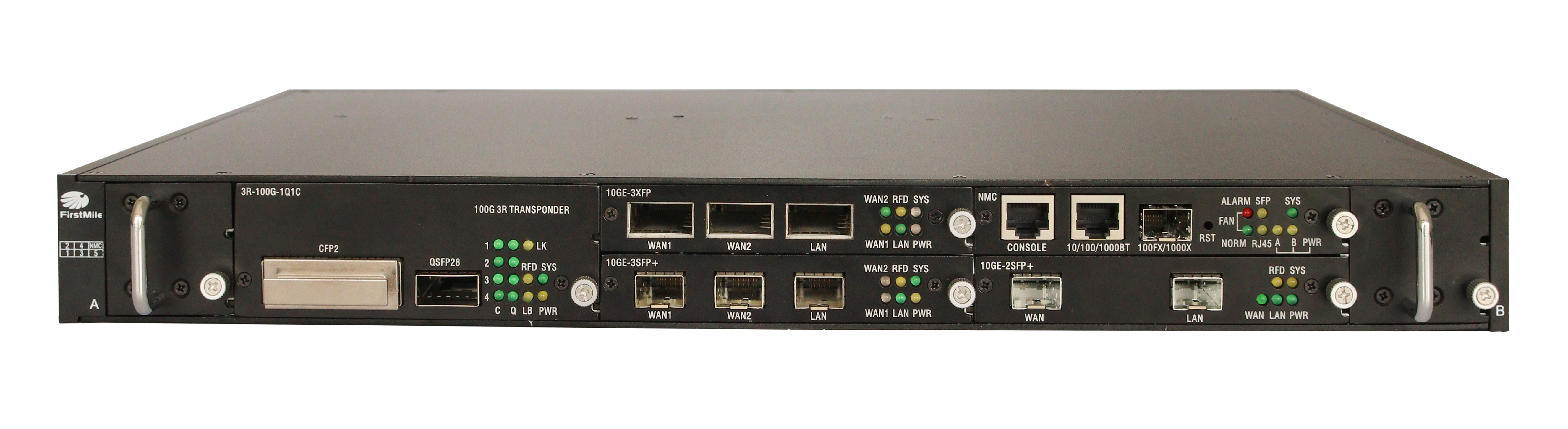

    1Uシャーシ:OT8200-1U
    OT8200シリーズスロット数NMC×1枚
    ラインカード×5枚
    電源二重化電源(-AA/DD/AD)
    AC:100~240VAC, 50/60Hz 最大1.2A
    DC:-36~72VDC、最大2.5A
    ファン単一又は二重化ファン
    (障害検知時、アラーム通知)
    寸法44mm(H)×440mmm(W)×309mm(D)
    重量4Kg

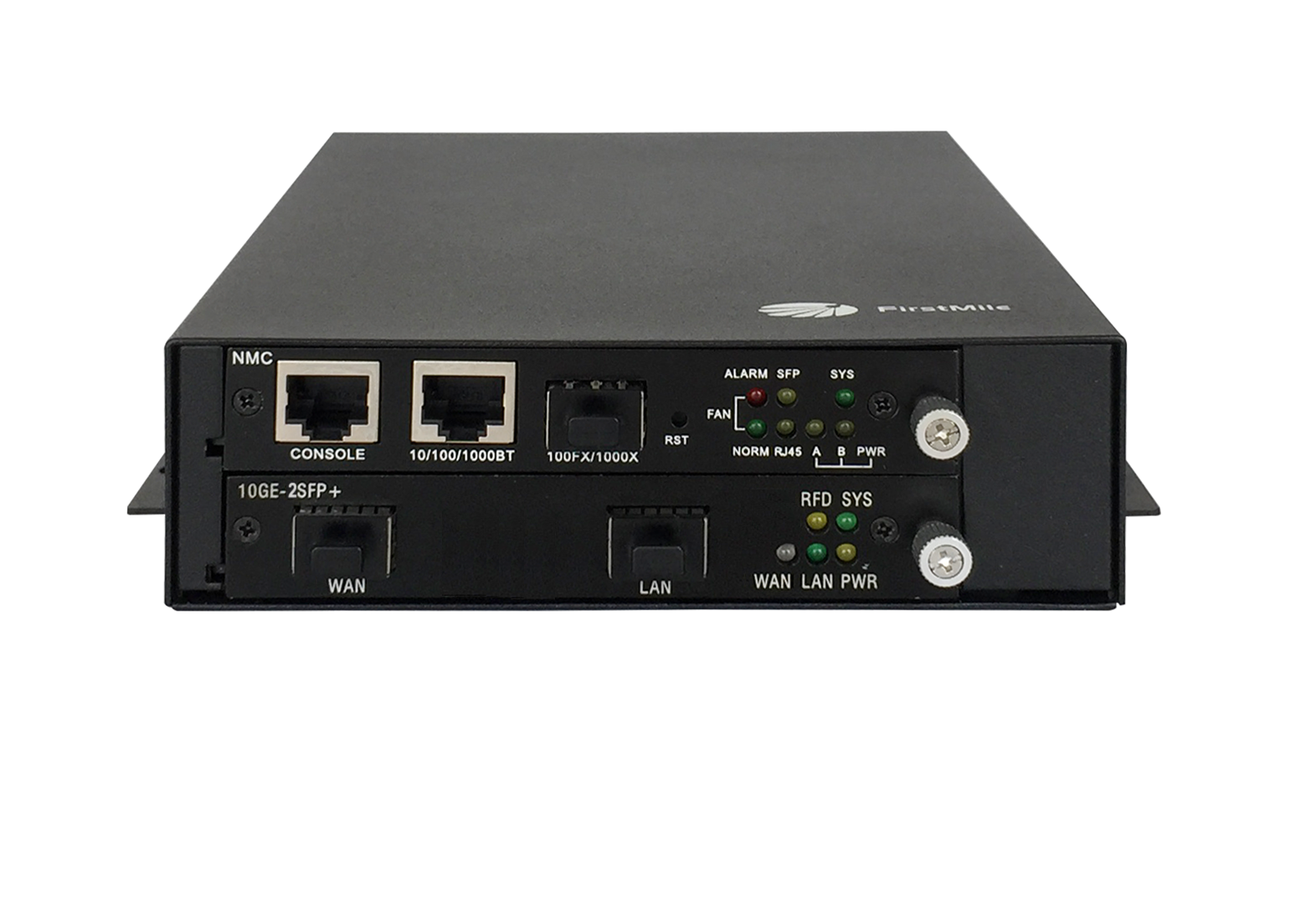

    2スロットシャーシ:OT8200-2S
    OT8200シリーズスロット数NMC×1枚
    ラインカード×1枚
    電源二重化電源(-AA/DD/AD)
    12VDC/2A AC-DC電源アダプタ
    内蔵型48VDC/1A電源
    ファン二つの固定ファン
    寸法44mm(H)×200mmm(W)×148mm(D)
    重量0.9Kg

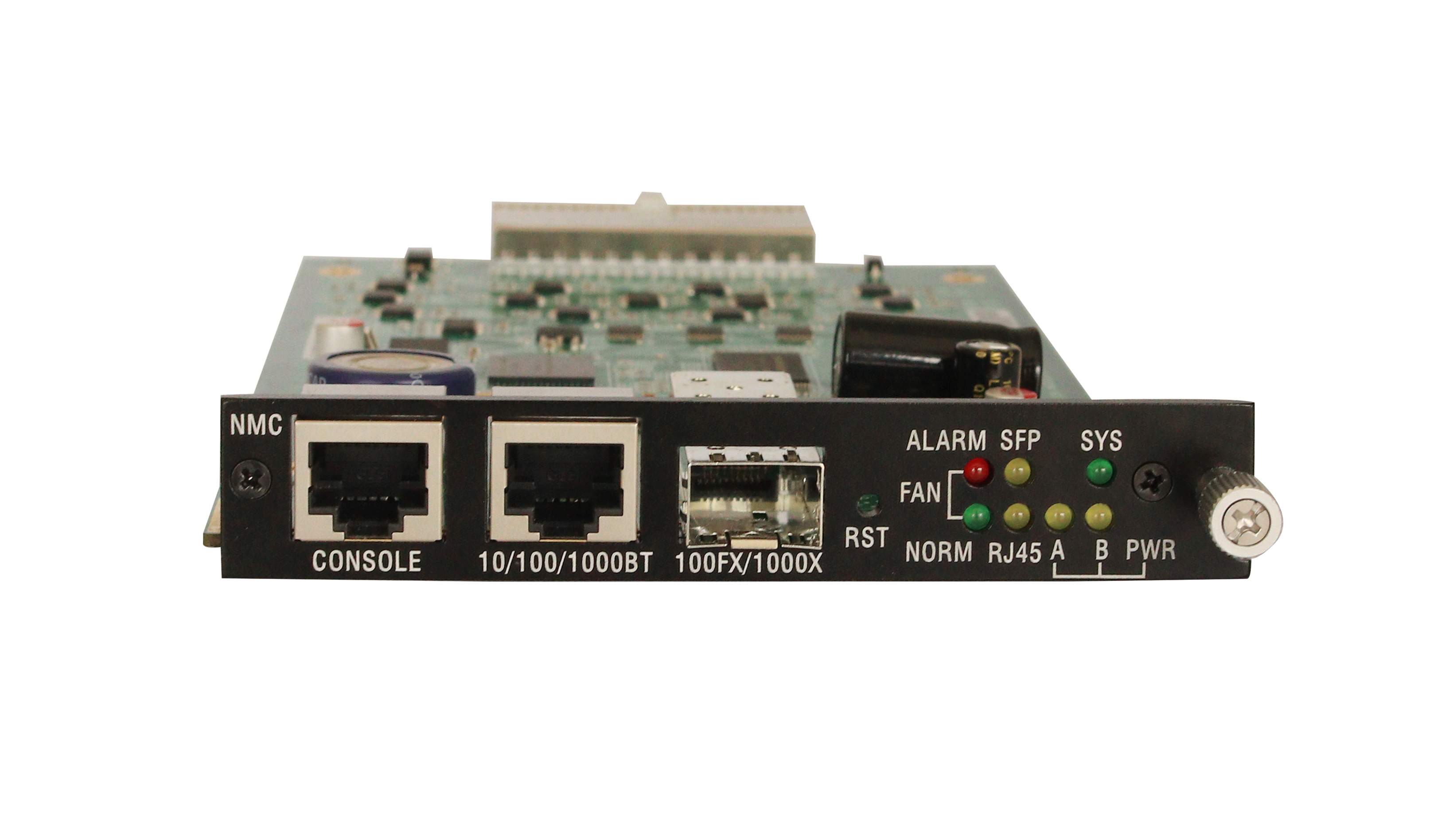

    ネットワーク管理カード:OT8200-NMC
    OT8200シリーズポート数コンソール×1
    イーサネット(RJ45):10/100/1000Base-T
    イーサネット(SFP):100/1000Base-X
    ネットワーク管理CLI(コンソール)、TELNET、WEB GUI、SNMP
    ログ、監視メッセージの記録・管理可能
    消費電力4W

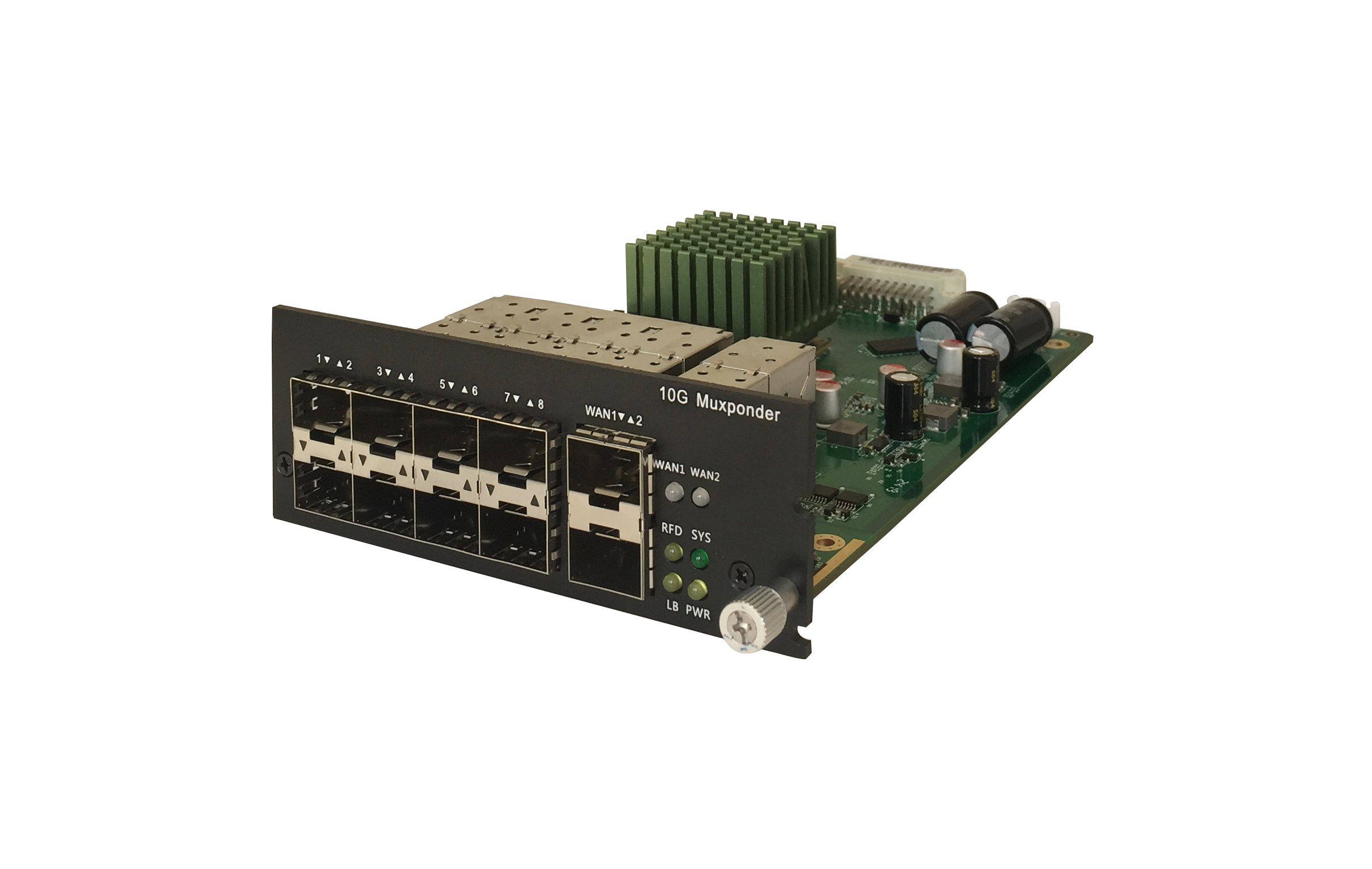

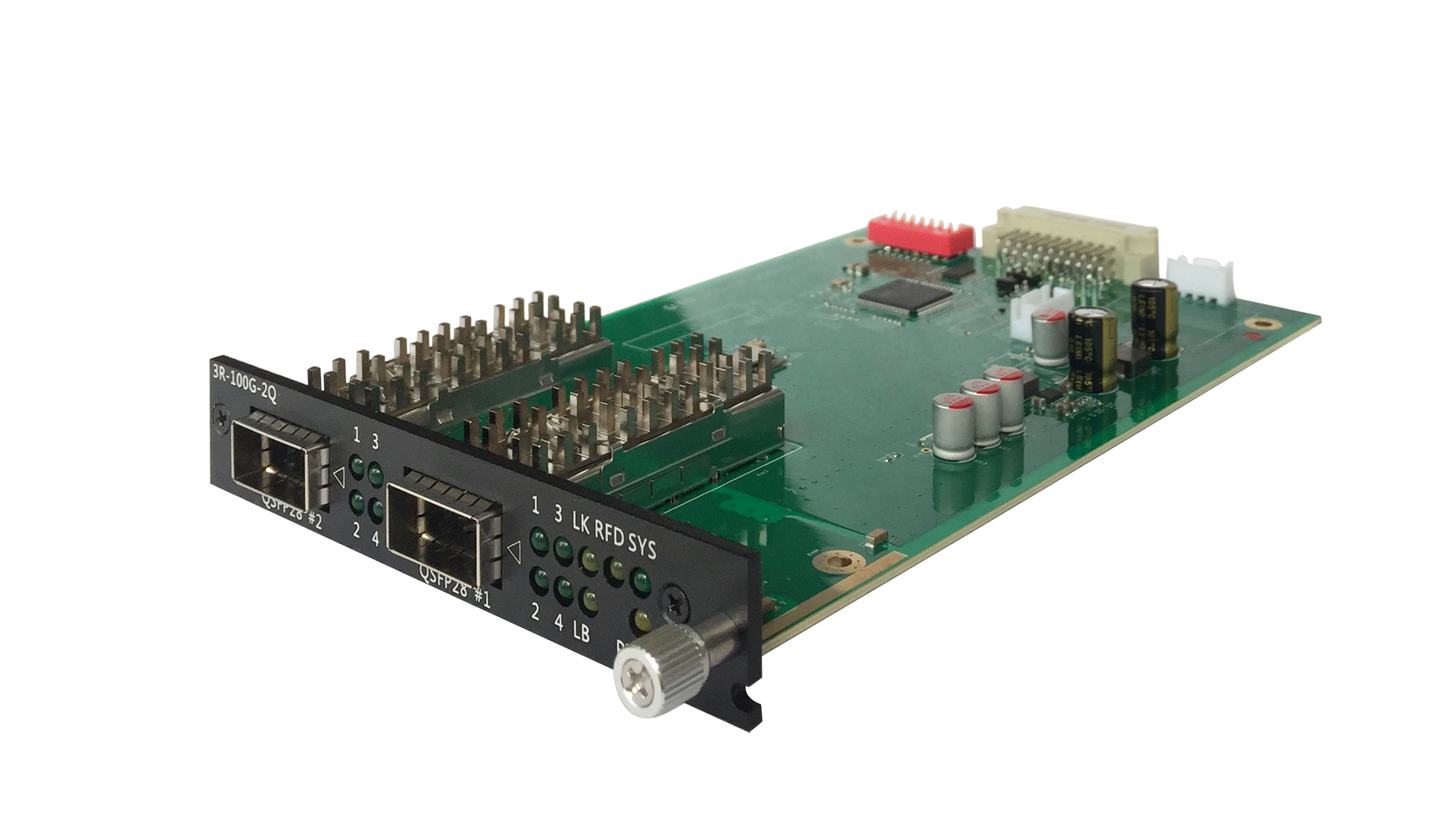

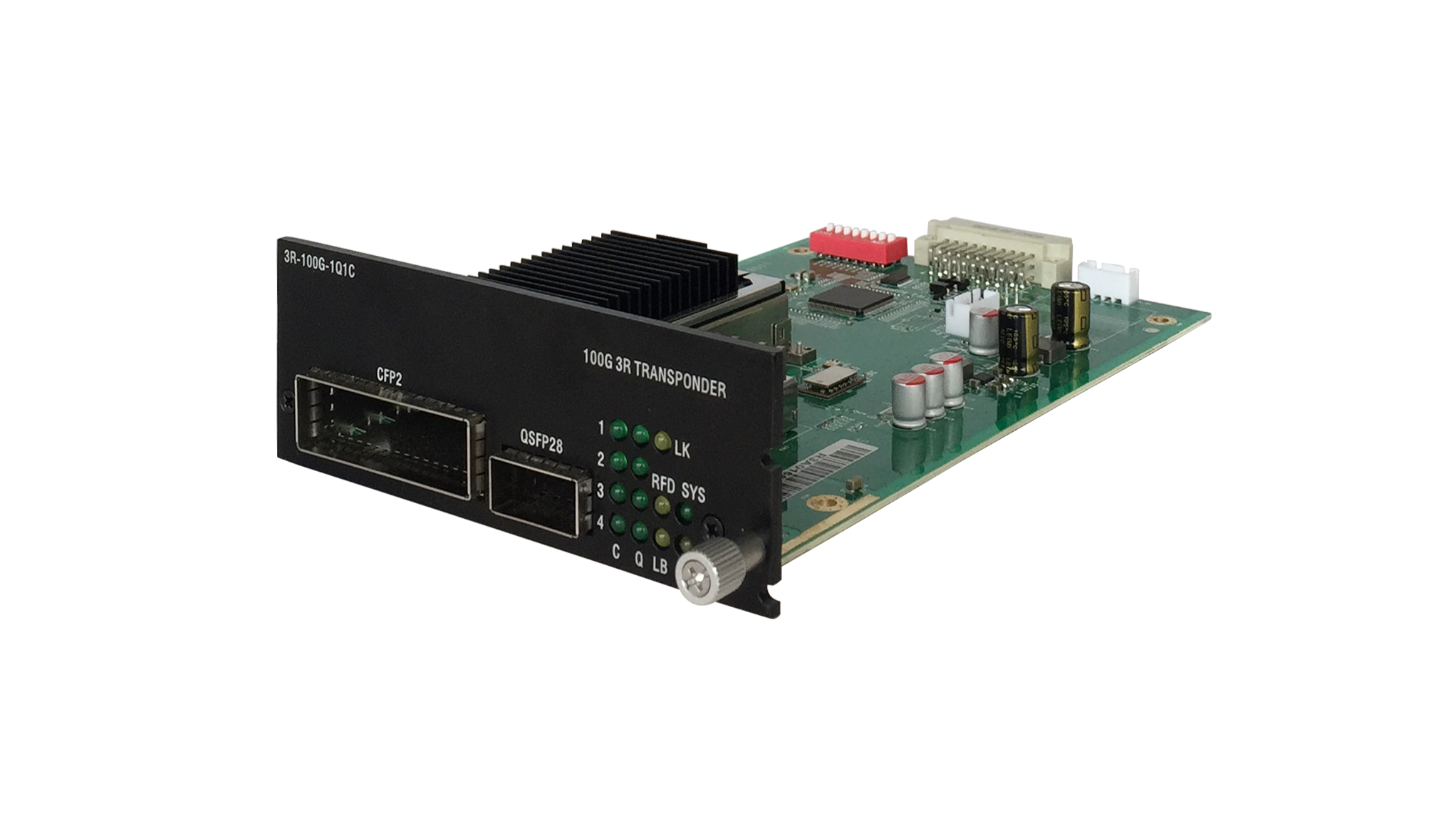

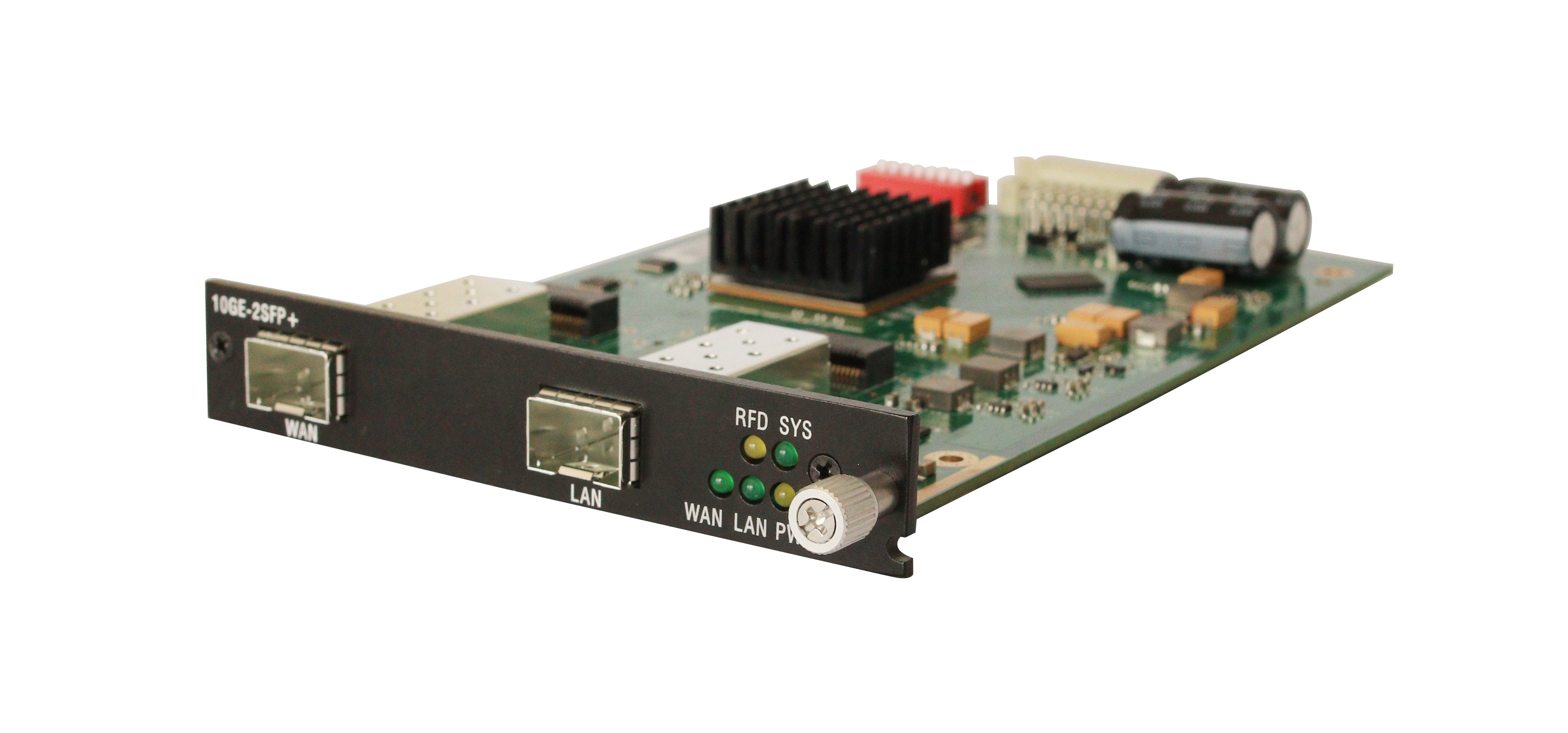

    仕様/型名OT8200-10GE-SFP+OT8200-10GE-MUXOT8200-100G-1Q1COT8200-100G-2Q
    OT8200シリーズOT8200シリーズOT8200シリーズOT8200シリーズ
    ポート数2SFP+*2ポート8×SFPポート&
    1×SFP+ポート
    1×QSFP28ポート&
    1×CFP2ポート
    2×QSFP28ポート
    対応モジュール10G Base-SR/LR/ER/ZR SFP+
    10G Base-BX SFP+
    10G Base-CWDM/DWDM/チューナブル
    100G Base-SR4*
    100G Base-LR4
    100G Base-ER4
    プロトコル1G/2.5G/5G/10G
    イーサネット
    1G/10G
    イーサネット
    10G/25GE/40GE/100GE
    イーサネット
    10G/25GE/40GE/100GE
    イーサネット
    ジャンボフレーム9216bytes9216bytes制限無し制限無し
    帯域制御対応対応対応対応
    MIBカウンター対応対応非対応非対応
    IP Ping対応対応非対応非対応
    RFD <リモート障害検知>対応対応対応対応
    ループバック対応対応対応対応
    Dying Gasp対応対応非対応非対応
    上位透過対応対応対応対応
    消費電力5.2W9.0W3.0W3.2W
    共通仕様
    温度動作温度:0~50℃、保存温度:-20℃~85℃
    湿度動作温度:5%~95%。但し結露無し℃

    * OT8200-100G-1Q1C及びOT8200-100G-2QはFEC非対応
    100G-SR4などFEC必須モジュールを使用する際は両端装置側でFECを有効にすると透過します。

    2021年3月発売
