MPOコネクタ付ファイバーは多芯光ファイバーケーブルです。幹線ケーブルの8,12,24の各テープ芯線と融着し、そのままMPOの中継アダプタやMPO光パッチパネルを介してラックの外部へ中継する様な場合に用います。MPO中継アダプタと併用しますと、成端箱の内部と外部をMPOコネクタで中継できます。

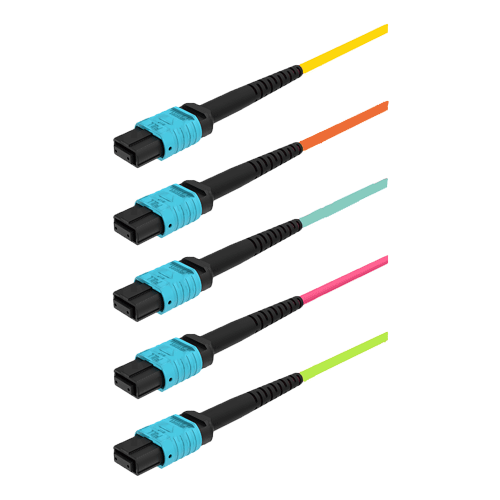

マルチモードは主に短距離通信、シングルモードは長距離・高速通信に最適と言われています
光ファイバーケーブルは光ファイバーを用いて伝送する通信ケーブルです。
マルチモードは主に短距離通信、シングルモードは長距離・高速通信に最適と言われています
OM3は10G/40G/100Gなどで一般的なマルチモードケーブルより広帯域を必要とするときに使用します。
| ケーブルタイプ | シングルモード | OM3 | マルチモード | |
| コア/クラド径 | 9/125μm | 50/125μm、62.5/125μm | 50/125μm、62.5/125μm | |
| 芯数 | 8/12/24芯 | |||
| 光コネクタタイプ | MPO(ピン付又はピンなし)、ファンアウト部：SC/LC/FC（応相談） | |||
| 挿入損失 | MPO：<0.75dB、SC/LC：<0.3dB | |||
| ケーブル全長 | ご指定の長さ | |||
| ファンアウト長 | 50cm | |||
| 研磨タイプ | APC | UPC | UPC | |
| 動作温度 | -25～70℃ | |||
| 保存温度 | -40～80℃ | |||

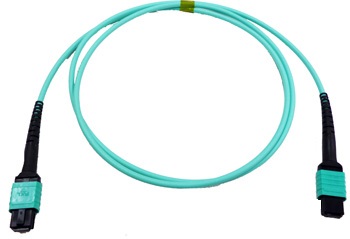

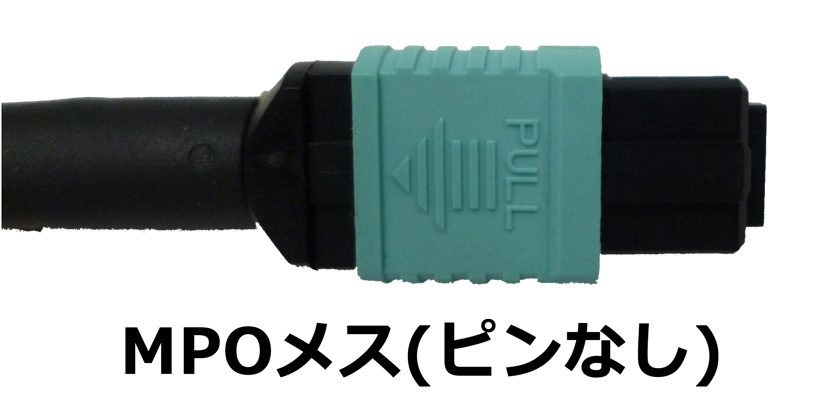

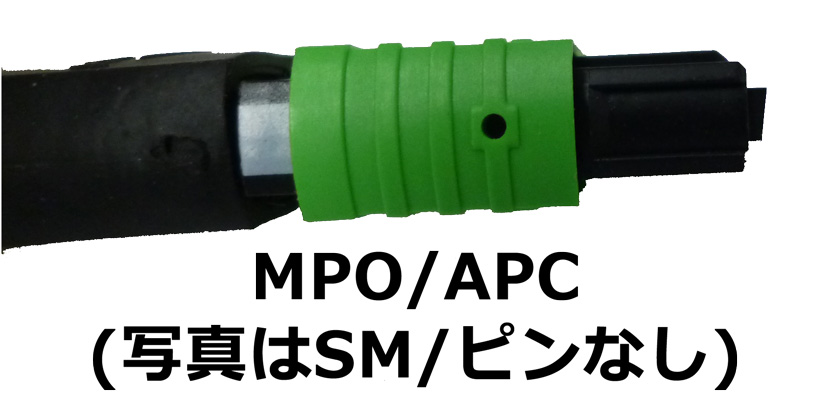

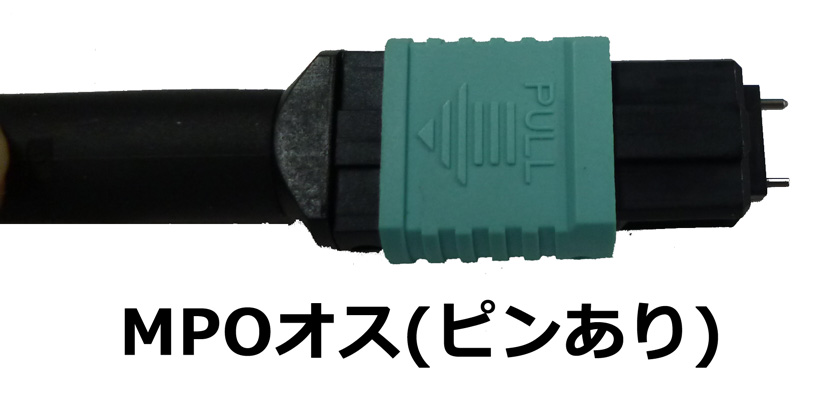

MPO各コネクタ写真(ピンあり/なしはOM3、APC端面はSMで撮影)

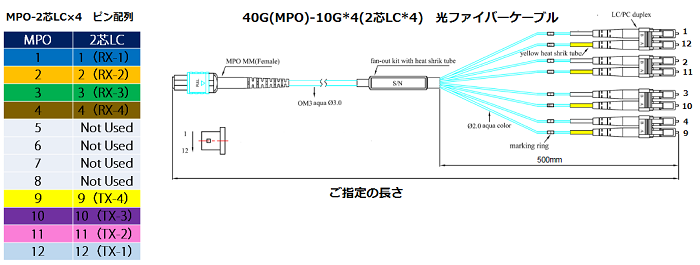

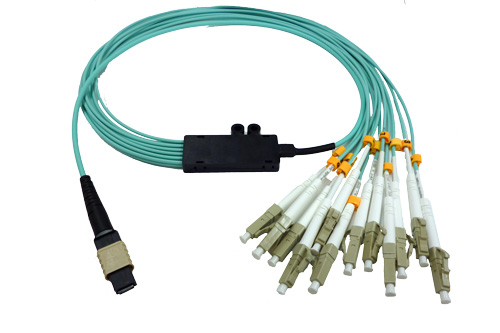

PC8-OM3-MPO/4LCサンプル図

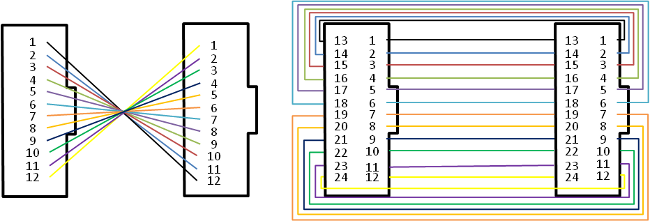

MPOケーブル結線 (左12芯/右24芯)
上記の結線以外やピン付も対応可能ですのでお問い合わせください。
| 製品名 | 型名 |
税抜価格
|
| OM3光パッチケーブルMPO(ピンなし) ／2芯LCタイプ×4 10m以上は8芯@￥1100/ｍ 8芯は40GBASE-SR4 QSFP+と10GBase-SR SFP+LC×4へ接続可能 |
||
| 8芯,1M,マルチモード(OM3) | PC8-OM3-MPO/4LC-1M（内、分岐部50cm） |
30,000
|
| 8芯,2M,マルチモード(OM3) | PC8-OM3-MPO/4LC-2M（内、分岐部50cm） |
31,500
|
| 8芯,3M,マルチモード(OM3) | PC8-OM3-MPO/4LC-3M（内、分岐部50cm） |
33,000
|
| 8芯,5M,マルチモード(OM3) | PC8-OM3-MPO/4LC-5M（内、分岐部50cm） |
36,000
|
| 8芯,10M,マルチモード(OM3) | PC8-OM3-MPO/4LC-10M（内、分岐部50cm） |
43,500
|
| OM3光パッチケーブルMPO(ピンなし)10m以上は12芯@￥1100/ｍ 12芯はSR4(40GBASE QSFP+)の直結が可能 |
||
| 12芯,1M,マルチモード(OM3) | PC12-OM3-MPO/MPO-1M |
30,000
|
| 12芯,2M,マルチモード(OM3) | PC12-OM3-MPO/MPO-2M |
31,500
|
| 12芯,3M,マルチモード(OM3) | PC12-OM3-MPO/MPO-3M |
33,000
|
| 12芯,5M,マルチモード(OM3) | PC12-OM3-MPO/MPO-5M |
36,000
|
| 12芯,10M,マルチモード(OM3) | PC12-OM3-MPO/MPO-10M |
43,500
|
| OM3光パッチケーブルMPO(ピンなし) ／LCタイプ10m以上は12芯@￥1100/ｍ 12芯MPOはSR4(40GBASE QSFP+)と接続可能 |
||
| 12芯,1M,マルチモード(OM3) | PC12-OM3-MPO/LC-1M（内、分岐部50cm） |
30,000
|
| 12芯,2M,マルチモード(OM3) | PC12-OM3-MPO/LC-2M（内、分岐部50cm） |
31,500
|
| 12芯,3M,マルチモード(OM3) | PC12-OM3-MPO/LC-3M（内、分岐部50cm） |
33,000
|
| 12芯,5M,マルチモード(OM3) | PC12-OM3-MPO/LC-5M（内、分岐部50cm） |
36,000
|
| 12芯,10M,マルチモード(OM3) | PC12-OM3-MPO/LC-10M（内、分岐部50cm） |
43,500
|
| OM3光パッチケーブルMPO(ピンなし)10m以上は24芯@￥1200/ｍ 24芯 100G SR10 CFPへの接続が可能 |
||
| 24芯,1M,マルチモード(OM3) | PC24-OM3-MPO/MPO-1M |
35,000
|
| 24芯,2M,マルチモード(OM3) | PC24-OM3-MPO/MPO-2M |
36,500
|
| 24芯,3M,マルチモード(OM3) | PC24-OM3-MPO/MPO-3M |
38,000
|
| 24芯,5M,マルチモード(OM3) | PC24-OM3-MPO/MPO-5M |
41,000
|
| 24芯,10M,マルチモード(OM3) | PC24-OM3-MPO/MPO-10M |
48,500
|
| OM4光パッチケーブル MPO/MPOケーブル MPO(ピンなし) 10m以上は12芯@￥1200/ｍ 12芯はSR4(40GBASE QSFP+/100G QSFP28)の直結が可能 |
||
| 12芯,1M,マルチモード(OM4) | PC12-OM4-MPO/MPO-1M |
35,000
|
| 12芯,2M,マルチモード(OM4) | PC12-OM4-MPO/MPO-2M |
36,500
|
| 12芯,3M,マルチモード(OM4) | PC12-OM4-MPO/MPO-3M |
38,000
|
| 12芯,5M,マルチモード(OM4) | PC12-OM4-MPO/MPO-5M |
41,000
|
| 12芯,10M,マルチモード(OM4) | PC12-OM4-MPO/MPO-10M |
48,500
|
| OM4光パッチケーブル MPO/MPOケーブル MPO(ピンなし) 10m以上は16芯@￥1300/ｍ 16芯 400G SR8への接続が可能 |
||
| 16芯,1M,マルチモード(OM4) | PC16-OM4-MPO/MPO-1M |
40,000
|
| 16芯,2M,マルチモード(OM4) | PC16-OM4-MPO/MPO-2M |
41,500
|
| 16芯,3M,マルチモード(OM4) | PC16-OM4-MPO/MPO-3M |
43,000
|
| 16芯,5M,マルチモード(OM4) | PC16-OM4-MPO/MPO-5M |
46,000
|
| 16芯,10M,マルチモード(OM4) | PC16-OM4-MPO/MPO-10M |
53,500
|
| OM4光パッチケーブル MPO/MPOケーブル MPO(ピンなし) 10m以上は24芯@￥1300/ｍ 24芯 100G SR10 CFPへの接続が可能 |
||
| 24芯,1M,マルチモード(OM4) | PC24-OM4-MPO/MPO-1M |
40,000
|
| 24芯,2M,マルチモード(OM4) | PC24-OM4-MPO/MPO-2M |
41,500
|
| 24芯,3M,マルチモード(OM4) | PC24-OM4-MPO/MPO-3M |
43,000
|
| 24芯,5M,マルチモード(OM4) | PC24-OM4-MPO/MPO-5M |
46,000
|
| 24芯,10M,マルチモード(OM4) | PC24-OM4-MPO/MPO-10M |
53,500
|
| OM5光パッチケーブル MPO/MPOケーブル MPO(ピンなし) 10m以上は12芯@￥1300/ｍ 2芯はSR4(40GBASE QSFP+/100G QSFP28)の直結が可能 |
||
| 12芯,1M,マルチモード(OM5) | PC12-OM5-MPO/MPO-1M |
41,000
|
| 12芯,2M,マルチモード(OM5) | PC12-OM5-MPO/MPO-2M |
42,500
|
| 12芯,3M,マルチモード(OM5) | PC12-OM5-MPO/MPO-3M |
44,000
|
| 12芯,5M,マルチモード(OM5) | PC12-OM5-MPO/MPO-5M |
47,000
|
| 12芯,10M,マルチモード(OM5) | PC12-OM5-MPO/MPO-10M |
54,500
|
| シングルモード光パッチケーブル両端MPO(APC研磨/ピンなし) タイプ 10m以上8芯@￥1100/ｍ | ||
| 8芯,1M,シングルモード | PC8-S-MPO-APC/MPO-APC-1M |
32,000
|
| 8芯,2M,シングルモード | PC8-S-MPO-APC/MPO-APC-2M |
33,500
|
| 8芯,3M,シングルモード | PC8-S-MPO-APC/MPO-APC-3M |
35,000
|
| 8芯,4M,シングルモード | PC8-S-MPO-APC/MPO-APC-4M |
36,500
|
| 8芯,5M,シングルモード | PC8-S-MPO-APC/MPO-APC-5M |
38,000
|
| 8芯,10M,シングルモード | PC8-S-MPO-APC/MPO-APC-10M |
45,500
|
| シングルモード光パッチケーブルMPO(APC研磨/ピンなし) ／2芯LCタイプ×4 10m以上は8芯@￥1100/ｍ | ||
| 8芯,1M,シングルモード | PC8-S-MPO-APC/4LC-1M（内、分岐部50cm） |
31,000
|
| 8芯,2M,シングルモード | PC8-S-MPO-APC/4LC-2M（内、分岐部50cm） |
32,500
|
| 8芯,3M,シングルモード | PC8-S-MPO-APC/4LC-3M（内、分岐部50cm） |
34,000
|
| 8芯,5M,シングルモード | PC8-S-MPO-APC/4LC-5M（内、分岐部50cm） |
37,000
|
| 8芯,10M,シングルモード | PC8-S-MPO-APC/4LC-10M（内、分岐部50cm） |
44,500
|
| シングルモード光パッチケーブル MPO(APC研磨/ピンなし) 10m以上は12芯@￥1100/ｍ | ||
| 12芯,1M,シングルモード | PC12-S-MPO-APC/MPO-APC-1M |
32,000
|
| 12芯,2M,シングルモード | PC12-S-MPO-APC/MPO-APC-2M |
33,500
|
| 12芯,3M,シングルモード | PC12-S-MPO-APC/MPO-APC-3M |
35,000
|
| 12芯,5M,シングルモード | PC12-S-MPO-APC/MPO-APC-5M |
38,000
|
| 12芯,10M,シングルモード | PC12-S-MPO-APC/MPO-APC-10M |
45,500
|
| シングルモード光パッチケーブル MPO(APC研磨/ピンなし) ／LCタイプ 10m以上は12芯@￥1100/ｍ | ||
| 12芯,1M,シングルモード | PC12-S-MPO-APC/LC-1M（内、分岐部50cm） |
31,000
|
| 12芯,2M,シングルモード | PC12-S-MPO-APC/LC-2M（内、分岐部50cm） |
32,500
|
| 12芯,3M,シングルモード | PC12-S-MPO-APC/LC-3M（内、分岐部50cm） |
34,000
|
| 12芯,5M,シングルモード | PC12-S-MPO-APC/LC-5M（内、分岐部50cm） |
37,000
|
| 12芯,10M,シングルモード | PC12-S-MPO-APC/LC-10M（内、分岐部50cm） |
44,500
|
| シングルモード光パッチケーブル MPO(APC研磨/ピンなし) 10m以上は16芯@￥1200/ｍ | ||
| 16芯,1M,シングルモード | PC16-S-MPO-APC/MPO-APC-1M |
37,000
|
| 16芯,2M,シングルモード | PC16-S-MPO-APC/MPO-APC-2M |
38,500
|
| 16芯,3M,シングルモード | PC16-S-MPO-APC/MPO-APC-3M |
40,000
|
| 16芯,5M,シングルモード | PC16-S-MPO-APC/MPO-APC-5M |
43,000
|
| 16芯,10M,シングルモード | PC16-S-MPO-APC/MPO-APC-10M |
50,500
|
| シングルモード光パッチケーブル MPO(APC研磨/ピンなし) 10m以上は24芯@￥1200/ｍ | ||
| 24芯,1M,シングルモード | PC24-S-MPO-APC/MPO-APC-1M |
37,000
|
| 24芯,2M,シングルモード | PC24-S-MPO-APC/MPO-APC-2M |
38,500
|
| 24芯,3M,シングルモード | PC24-S-MPO-APC/MPO-APC-3M |
40,000
|
| 24芯,5M,シングルモード | PC24-S-MPO-APC/MPO-APC-5M |
43,000
|
| 24芯,10M,シングルモード | PC24-S-MPO-APC/MPO-APC-10M |
50,500
|
