OM3光ファイバーケーブルは2芯の10Gbps BaseSR（マルチモード10ギガビットイーサネット）対応の光ファイバーケーブルです。コンピュータ室内、中継所内または建屋内で10Gbps又は高速伝送を行う場合に用いられます。一般のマルチモード光ファイバーではモード型分散が発生し、光ファイバーの伝送帯域が低いため66m～82m程度しか伝送できません。しかしこのファイバーを使用した場合、伝送帯域が2000MHｚ・Kmと広帯域の為、同じ10Gbpsの（10GBase-SR等）伝送装置で使用した場合でも300m程度の伝送ができることになります。このように局舎内等で高価な10GBase LR を使用せずに安価な10GBase SRで動作させることが可能です。
OM4光ファイバーケーブルは4700MHｚ・Kmと更に広帯域なケーブルで伝送距離の延長に役立ちます。
コネクタ形状はSC/LCの他にもMPOがございます。
MPOには極性があります。また、コネクタをJJ(中継アダプタ)で接続する場合、キーが上下接続となり片側にピンが必要
OM3 /OM4/OM5 光パッチケーブル
（2芯/12芯/24芯）10G/40G/100G対応
10G/40G/100Gなどで一般的なマルチモードケーブルより
広帯域を必要とするときに使用します。
製品仕様
OM3＠SC/LCコネクタ付
| コア／クラッド径 | 50/125μm | 許容張力 | 6.3N |
| 伝送損失(850nm) | 2.5dB/Km | 最小曲げ半径 | 40mm |
| 芯数 | 2芯 | 最大伝送帯域 | 2000MHz |
| 外皮（直径） | 3.0mm（色：アクア） | 動作温度 | -40℃～85℃ |
| 光コネクタ | SC,LC | 研磨 | UPC |
OM3＠MPOコネクタ付
| コア／クラッド径 | 50/125μm | 伝送損失(850nm) | 2.5dB/Km |
| 芯数 | 12芯/24芯 | 最大伝送帯域 | 2000MHz |
| 外皮 | 12芯3.0mm/24芯3.6mm（色：アクア） | 動作温度 | -40℃～85℃ |
| 光コネクタ | MPO | 研磨 | PC |
OM4＠SC/LCコネクタ付
| コア／クラッド径 | 50/125μm | 許容張力 | 6.3N |
| 芯数 | 2芯 | 最大伝送帯域 | 4700MHz |
| 外皮（直径） | 3.0mm（色：バイオレット） | 動作温度 | -40℃～85℃ |
| 光コネクタ | SC,LC | 研磨 | UPC |
MPO仕様
MPO各コネクタ写真(ピンあり/なしはOM3、APC端面はSMで撮影)
PC8-OM3-MPO/4LCサンプル図

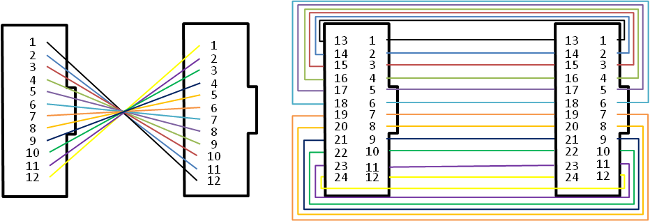

MPOケーブル結線 (左12芯/右24芯)
上記の結線以外やピン付も対応可能ですのでお問い合わせください。
注文情報
| 製品名 | 型名 |
税抜価格
|
| OM3光パッチケーブル SC/SC【10m以上は@￥500/m】 | ||
| 2芯,1M,マルチモード(OM3) | OM3-M-SC/SC-1M |
6,000
|
| 2芯,2M,マルチモード(OM3) | OM3-M-SC/SC-2M |
6,800
|
| 2芯,3M,マルチモード(OM3) | OM3-M-SC/SC-3M |
7,600
|
| 2芯,5M,マルチモード(OM3) | OM3-M-SC/SC-5M |
9,200
|
| 2芯,10M,マルチモード(OM3) | OM3-M-SC/SC-10M |
13,200
|
| OM3光パッチケーブル LC/LC【10m以上は@￥500/m】 | ||
| 2芯,1Mマルチモード(OM3) | OM3-M-LC/LC-1M |
10,000
|
| 2芯,2Mマルチモード(OM3) | OM3-M-LC/LC-2M |
10,800
|
| 2芯,3M,マルチモード(OM3) | OM3-M-LC/LC-3M |
11,600
|
| 2芯,5M,マルチモード(OM3) | OM3-M-LC/LC-5M |
13,200
|
| 2芯,10M,マルチモード(OM3) | OM3-M-LC/LC-10M |
17,200
|
| OM3光パッチケーブル SC/LC【10m以上は@￥500/m】 | ||
| 2芯,1M,マルチモード(OM3) | OM3-M-SC/LC-1M |
10,000
|
| 2芯,2M,マルチモード(OM3) | OM3-M-SC/LC-2M |
10,800
|
| 2芯,3M,マルチモード(OM3) | OM3-M-SC/LC-3M |
11,600
|
| 2芯,5M,マルチモード(OM3) | OM3-M-SC/LC-5M |
13,200
|
| 2芯,10M,マルチモード(OM3) | OM3-M-SC/LC-10M |
17,200
|
| OM4光パッチケーブル SC/SC【10m以上は@￥1000/m】 | ||
| 2芯,1M,マルチモード(OM4) | OM4-M-SC/SC-1M |
6,000
|
| 2芯,2M,マルチモード(OM4) | OM4-M-SC/SC-2M |
7,000
|
| 2芯,3M,マルチモード(OM4) | OM4-M-SC/SC-3M |
8,000
|
| 2芯,5M,マルチモード(OM4) | OM4-M-SC/SC-5M |
10,000
|
| 2芯,10M,マルチモード(OM4) | OM4-M-SC/SC-10M |
15,000
|
| OM4光パッチケーブルLC/LC【10m以上は@￥1000/m】 | ||
| 2芯,1Mマルチモード(OM4) | OM4-M-LC/LC-1M |
10,000
|
| 2芯,2Mマルチモード(OM4) | OM4-M-LC/LC-2M |
11,000
|
| 2芯,3M,マルチモード(OM4) | OM4-M-LC/LC-3M |
12,000
|
| 2芯,5M,マルチモード(OM4) | OM4-M-LC/LC-5M |
14,000
|
| 2芯,10M,マルチモード(OM4) | OM4-M-LC/LC-10M |
19,000
|
| OM4光パッチケーブル SC/LC【10m以上は@￥1000/m】 | ||
| 2芯,1M,マルチモード(OM4) | OM4-M-SC/LC-1M |
10,000
|
| 2芯,2M,マルチモード(OM4) | OM4-M-SC/LC-2M |
11,000
|
| 2芯,3M,マルチモード(OM4) | OM4-M-SC/LC-3M |
12,000
|
| 2芯,5M,マルチモード(OM4) | OM4-M-SC/LC-5M |
14,000
|
| 2芯,10M,マルチモード(OM4) | OM4-M-SC/LC-10M |
19,000
|
| MPOコネクタ（両端MPO、MPO/LC、MPO／LCファンアウト等） | ||
| OM3光パッチケーブルMPO(ピンなし) ／2芯LCタイプ×4 10m以上は12芯@￥1100/ｍ 8芯は40GBASE-SR4 QSFP+と10GBase-SR SFP+LC×4へ接続可能 |
||
| 8芯,1M,マルチモード(OM3) | PC8-OM3-MPO/4LC-1M（内、分岐部50cm） |
30,000
|
| 8芯,2M,マルチモード(OM3) | PC8-OM3-MPO/4LC-2M（内、分岐部50cm） |
31,500
|
| 8芯,3M,マルチモード(OM3) | PC8-OM3-MPO/4LC-3M（内、分岐部50cm） |
33,000
|
| 8芯,5M,マルチモード(OM3) | PC8-OM3-MPO/4LC-5M（内、分岐部50cm） |
36,000
|
| 8芯,10M,マルチモード(OM3) | PC8-OM3-MPO/4LC-10M（内、分岐部50cm） |
43,500
|
| OM3光パッチケーブルMPO(ピンなし)10m以上は12芯@￥1100/ｍ 12芯は40GBASE-SR4 QSFP+の直結が可能 |
||
| 12芯,1M,マルチモード(OM3) | PC12-OM3-MPO/MPO-1M |
30,000
|
| 12芯,2M,マルチモード(OM3) | PC12-OM3-MPO/MPO-2M |
31,500
|
| 12芯,3M,マルチモード(OM3) | PC12-OM3-MPO/MPO-3M |
33,000
|
| 12芯,5M,マルチモード(OM3) | PC12-OM3-MPO/MPO-5M |
36,000
|
| 12芯,10M,マルチモード(OM3) | PC12-OM3-MPO/MPO-10M |
43,500
|
| OM3光パッチケーブルMPO(ピンなし) ／LCタイプ10m以上は12芯@￥1100/ｍ 12芯は40GBASE-SR4 QSFP+へ接続可能 |
||
| 12芯,1M,マルチモード(OM3) | PC12-OM3-MPO/LC-1M（内、分岐部50cm） |
30,000
|
| 12芯,2M,マルチモード(OM3) | PC12-OM3-MPO/LC-2M（内、分岐部50cm） |
31,500
|
| 12芯,3M,マルチモード(OM3) | PC12-OM3-MPO/LC-3M（内、分岐部50cm） |
33,000
|
| 12芯,5M,マルチモード(OM3) | PC12-OM3-MPO/LC-5M（内、分岐部50cm） |
36,000
|
| 12芯,10M,マルチモード(OM3) | PC12-OM3-MPO/LC-10M（内、分岐部50cm） |
43,500
|
| OM3光パッチケーブルMPO(ピンなし)10m以上は24芯@￥1200/ｍ 24芯 100G CFPへの接続が可能 |
||
| 24芯,1M,マルチモード(OM3) | PC24-OM3-MPO/MPO-1M |
35,000
|
| 24芯,2M,マルチモード(OM3) | PC24-OM3-MPO/MPO-2M |
36,500
|
| 24芯,3M,マルチモード(OM3) | PC24-OM3-MPO/MPO-3M |
38,000
|
| 24芯,5M,マルチモード(OM3) | PC24-OM3-MPO/MPO-5M |
41,000
|
| 24芯,10M,マルチモード(OM3) | PC24-OM3-MPO/MPO-10M |
48,500
|
| OM4光パッチケーブル MPO/MPOケーブルMPO(ピンなし)10m以上は12芯@￥1200/ｍ | ||
| 12芯,1M,マルチモード(OM4) | PC12-OM4-MPO/MPO-1M |
35,000
|
| 12芯,2M,マルチモード(OM4) | PC12-OM4-MPO/MPO-2M |
36,500
|
| 12芯,3M,マルチモード(OM4) | PC12-OM4-MPO/MPO-3M |
38,000
|
| 12芯,5M,マルチモード(OM4) | PC12-OM4-MPO/MPO-5M |
41,000
|
| 12芯,10M,マルチモード(OM4) | PC12-OM4-MPO/MPO-10M |
48,500
|
| OM4光パッチケーブル MPO/MPOケーブルMPO(ピンなし)10m以上は16芯@￥1300/ｍ 400GBASE-SR8への接続が可能 |
||
| 16芯,1M,マルチモード(OM4) | PC16-OM4-MPO/MPO-1M |
40,000
|
| 16芯,2M,マルチモード(OM4) | PC16-OM4-MPO/MPO-2M |
41,500
|
| 16芯,3M,マルチモード(OM4) | PC16-OM4-MPO/MPO-3M |
43,000
|
| 16芯,5M,マルチモード(OM4) | PC16-OM4-MPO/MPO-5M |
46,000
|
| 16芯,10M,マルチモード(OM4) | PC16-OM4-MPO/MPO-10M |
53,500
|
| OM4光パッチケーブル MPO/MPOケーブルMPO(ピンなし)10m以上は24芯@￥1300/ｍ | ||
| 24芯,1M,マルチモード(OM4) | PC24-OM4-MPO/MPO-1M |
40,000
|
| 24芯,2M,マルチモード(OM4) | PC24-OM4-MPO/MPO-2M |
41,500
|
| 24芯,3M,マルチモード(OM4) | PC24-OM4-MPO/MPO-3M |
43,000
|
| 24芯,5M,マルチモード(OM4) | PC24-OM4-MPO/MPO-5M |
46,000
|
| 24芯,10M,マルチモード(OM4) | PC24-OM4-MPO/MPO-10M |
53,500
|
| OM5光パッチケーブル MPO/MPOケーブルMPO(ピンなし)10m以上は12芯@￥1300/ｍ | ||
| 12芯,1M,マルチモード(OM5) | PC12-OM5-MPO/MPO-1M |
41,000
|
| 12芯,2M,マルチモード(OM5) | PC12-OM5-MPO/MPO-2M |
42,500
|
| 12芯,3M,マルチモード(OM5) | PC12-OM5-MPO/MPO-3M |
44,000
|
| 12芯,5M,マルチモード(OM5) | PC12-OM5-MPO/MPO-5M |
47,000
|
| 12芯,10M,マルチモード(OM5) | PC12-OM5-MPO/MPO-10M |
54,500
|
