◆光中継バス ネットワーク
◆4×10/100Base-TX ポートおよび２×100Base-FX ポート
◆デュアルDC12-48VDC 及びリレー出力
◆広動作温度-40℃〜70℃
◆IP-30（固定）ハウジング設計
◆二重化電源
◆RoHS対応
4ポート10/100TX＋2ポート100FX イーサネットスイッチ：IES-1042FXシリーズ
応広域動作温度対応スイッチ
製品仕様
| 型名 | IES-1042FX-MM-SC | IES-1042FX-SS-SC | |
| 10/100BaseTX ポートRJ45/自動MDI/MDIX | 4 | 4 | |
| 光ファイバー仕様 | |||
| 光ファイバーポート数 | 2 | 2 | |
| 光ファイバーの種類 | マルチモード | シングルモード | |
| 光ファイバー規格 | 100Base-FX | 100Base-FX | |
| コア/クラド径 | 50/125μm | 9/125μm | |
| 光コネクタ | SC | SC | |
| 伝送距離 | 2km | 30km | |
| 伝送波長 | 1310nm | 1310nm | |
| 最大光出力 | -4dBm | -8dBm | |
| 最少光出力 | -23.5dBm | -15dBm | |
| 最大光入力 | 0dBm | 0dBm | |
| 最少光入力(センシティビティ) | -31dBm | -34dBm | |
| リンクバジェット | 7.5dB | 19dB | |
| 準拠規格 | IEEE802.3 10 Base T IEEE802.3u 100BaseTX、100BaseFX IEEE802.3ｘ フロー制御 |
||
| EMI：FCC Part 15、CISPR（EN55022） ClassA EMS：EN61000-4-2(ESD)、EN61000-4-3(RS) EN61000-4-4(EFT)、EN61000-4-5（Surge）、 EN61000-4-6（CS）、EN61000-4-8、EN61000-4-1１ 衝撃：IEC60068-2-27 落下：IEC60068-2-32 振動：IEC60068-2-6 安全：EN60950-1 |
|||
| MAC テーブル | 2048MAC アドレス | ||
| スイッチング方式 | ストア アンド フォワード | ||
| スイッチプロパティ | スイッチング帯域：1.2Gbps | ||
| LED 表示 | 電源LED×3： 緑 | ||
| 障害表示：橙色（障害検知） | |||
| 10/100TX RJ45 ポート：緑（ポートLink/Act） 橙色（全二重/衝突） | |||
| 100FX ファイバーポート：緑（ポートLink/Act） 橙色（Link） | |||
| アラーム・リレー | リレー出力 1A@24VDC | ||
| 冗長化入力電源 | 二重化DC電源：12V~48VDC（6pin ターミナル端子） | ||
| 消費電力（Typ） | 7W | ||
| オーバーロード保護 | 有 | ||
| 極性リバース保護 | 有 | ||
| シャーシ保護等級規格 | IP-30 | ||
| 環境条件 | 動作温度：-40〜70℃/保存温度：-40〜85℃/湿度：5〜95％（但し、結露なきこと） | ||
| 寸法 | 26.1(W)×94.9(D)×144.3(H)mm | ||
| 重量 | 382g | ||
注文情報
| 型名 | 製品仕様 |
| IES-1042FX-MM-SC | 工業用6 ポートイーサネットスイッチ(4×10/100TX、2×100FX SC、マルチモード2km) |
| IES-1042FX-SS-SC | 工業用6 ポートイーサネットスイッチ(4×10/100TX、2×100FX SC、シングルモード30km) |

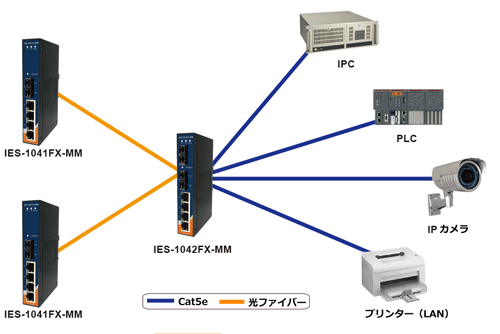

アプリケーション例
DINレール取り付け
