◆変電所/鉄道用途向けに設計： IEC 61850-3およびIEEE 1613規格準拠
◆世界最速のリダンダントイーサネットリング：O-Ring（回復時間最速< 10ms、250台）
◆Open-Ringは、オープンアーキテクチャで他のベンダーのリングテクノロジーをサポート
◆O-Chainにより、複数の冗長ネットワークリング可能
◆標準IEC 62439-2 MRP * 記（メディア冗長プロトコル）機能をサポート
◆STP / RSTP：2004 / MSTPサポート
◆IPV6の新しいインターネットプロトコルバージョンをサポート
◆PTP Client（Precision Time Protocol）クロック同期
◆ネットワークセキュリティを強化するHTTPS / SSHプロトコル対応
◆Modbus / TCPプロトコル対応
◆マルチキャストトラフィックをフィルタリング用IGMP v2 / v3（IGMPスヌーピングサポート）
◆帯域幅管理を容易にするポートトランキング
◆ネットワーク管理のためのSNMP v1 / v2c / v3サポート
◆トラフィックモニタリング用RMON
◆DDM（デジタル診断モニタリング）機能をサポート
◆LLDPプロトコルをサポート
◆セキュリティのためにTACACS +および802.1xユーザー認証をサポート
◆不正なMACアドレスからのアクセスを防ぐポートロック機能
◆Syslog、電子メール、SNMPトラップ、およびリレー出力によるイベント通知
◆Windowsユーティリティ（Open-Vision）は、集中管理および構成可能をサポートします
Webベース、Telnet、Console（CLI） ◆3つのギガビットコンボポートをサポート
◆堅牢なIP-30ハウジング設計
◆DINレール／壁面取り付け可能
7×10/100Base-TX 、3×ギガビットコンボポート付イーサネットスイッチ：IES-P3073GCシリーズ
応広域動作温度対応スイッチ
製品仕様
| 型名 | IES-P3073GC-LV | IES-P3073GC-HV |
| 10/100BaseTX ポートRJ45/自動MDI/MDIX | 7 | |
| 10/100/1000Base-T及び 100/1000Base-X SFPコンボ |
3 | |
| イーサネット規格 | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX and 100Base-FX IEEE 802.3z for 1000Base-X IEEE 802.3ab for 1000Base-T IEEE 802.3x for Flow control IEEE 802.3ad for LACP (Link Aggregation Control Protocol) IEEE 802.1p for COS (Class of Service) IEEE 802.1Q for VLAN Tagging IEEE 802.1D for STP (Spanning Tree Protocol) IEEE 802.1w for RSTP (Rapid Spanning Tree Protocol) IEEE 802.1D-2004 for RSTP:2004 (Rapid Spanning Tree Protocol 2004) IEEE 802.1s for MSTP (Multiple Spanning Tree Protocol) |
|
| MAC テーブル | 8192 MACアドレス | |
| 優先キュー | 4つ | |
| 処理方法 | ストア＆フォワード | |
| スイッチ方法 | レイテンシー： 7 us スイッチ帯域：7.4Gbps 最大VLAN数： 4096 IGMPマルチキャストグループ： 1024 ポート速度制限：ユーザ指定 |
|
| セキュリティ機能 | ポート有効/無効、MACベースポートセキュリティ ポートベースネットワークアクセス制御 (802.1x) ネットワークトラヒックを分離及び保護するVLAN (802.1Q ) Q-in-Q VLANに対応 for performance & security to expand the VLAN space VLANスペースを拡張するためのパフォーマンスとセキュリティ用Q-in-Q VLAN対応 Radius 集中管理 SNMP v1/v2c/v3 暗号化／アクセス保障 Https / SSH ネットワークセキュリティの強化 |
|
| ソフトウェア機能 | ポートSTP/RSTP:2004/MSTP (IEEE 802.1D/w/s) 冗長リング (O-Ring)、回復時間最速10ms/250台 TOS/Diffservサポート、リアルタイム通信用 Quality of Service (802.1p) VLAN タグ付き、GVRP対応VLAN (802.1Q) マルチキャストフィルタリングの為のIGMPスヌーピング ポート設定、ステータス、スタティック、監視、セキュリティ SNTP for synchronizing of clocks over network PTPクライアント(Precision Time Protocol)クロック同期 DHCPサーバ/クライアント対応 ポートトランク対応 MVR (Multicast VLAN Registration) 対応 Modbus TCP |
|
| 警告／監視システム | 障害／イベントアラーム用リレー出力 障害/イベントを記録/確認するためのシスログサーバ/クライアント メールによる障害警告・通知用にSMTP対応 イベント選択対応 | |
| ネットワークの冗長化 | O-Ring Open-Ring O-Chain MRP*オプション STP / RSTP:2004 / MSTP |
|
| RS232シリアルコンソール ポート |
RS232用RJ45コネクタ及びコンソールケーブル、9600bps、8、N、1 | |
| LED表示 | ||
| 電源表示 | 緑：電源LED× 3 | |
| リングマスター表示 | 緑：システムがO-Ringマスターで動作中 | |
| フォルト/障害表示 | 橙；予期せぬイベント/障害発生 | |
| 10/100Base-TX（RJ45） | 緑：リンク/動作、橙：二重化/衝突（コリジョン） | |
| 10/100/1000Base-T | 緑：リンク/動作、橙：100Mbps表示 | |
| 100/1000Base-X （SFPポート） |
緑：リンク/動作 | |
| フォルト接点 | リレー出力 1A＠24VDC | |
| リダンダント電源 | 二重化電源12～48VDC(2ピン端子ブロック） | 二重化電源85~264VAC/88~373VDC（3ピン端子ブロック） |
| 消費電力（Typ） | 12W | 12W |
| 過電流保護 | 有り | |
| 逆極性保護 | 有り | |
| 筐体 | IP-30 | |
| 寸法 | 96.4 (W) x 145.5 (D) x 154 (H)mm | 96.4 (W) x 145.5 (D) x 154 (H)mm |
| 重量 | 1415g | 1935g |
| 保存温度 | -40℃～85℃ | |
| 動作温度 | -40℃～85℃ | |
| 動作湿度 | 5%～95% | |
| 規格準拠 | ||
| 電力自動化 | IEC 61850-3, IEEE 1613 | |
| EMI | FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) | |
| EMS | EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 | |
| 衝撃 | IEC60068-2-27 | |
| 振動 | IEC60068-6 | |
| 落下 | IEC60068-2-32 | |
| 安全 | EN60950-1 | |
注文情報
| 型名 | 製品仕様 |
| IES-P3073GC-LV | IEC 61850-3規格準拠 管理機能付10ポートイーサネットスイッチ 7×10/100Base-T(X) 及び3×ギガビットSFP（コンボ）ポーﾄ(12~48VDC) |
| IES-P3073GC-HV | IEC 61850-3規格準拠 管理機能付10ポートイーサネットスイッチ 7×10/100Base-T(X) 及び3×ギガビットSFP（コンボ）ポート(85~264VAC/88~373VDC) |

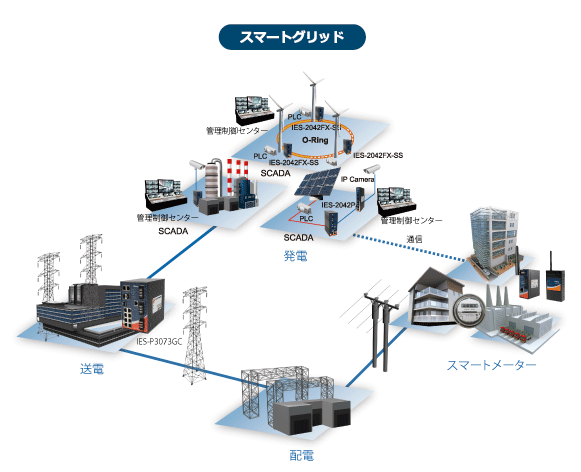

アプリケーション例
DINレール取り付け
