◆超高速ノンストップリング/トポロジチェンジ
（O-Ring回復時間：10ms/250 台）
◆Open-Ring機能は他ベンダーのリング接続技術にも対応
◆O-Chain技術により複数の冗長化リング接続が可能
◆国際規格IEC62439-2MRP(Media Redundancy Protocol)機能
◆Modbus TCPプロトコル対応
◆STP/RSTP：2004/MSTP対応
◆PTPプロトコル対応：クライアントクロック同期
◆マルチキャスト通信用 IGMP スヌーピング機能
◆容易な帯域管理を可能にするポートトランキング
◆SNMP v1/v2/v3 サポート
◆ネットワーク管理 SNMP v1/V2c/V3サポート
◆RMONトラヒック監視機能
◆TACACS+ 及び 802.1x ユーザ認証によるセキュリティ機能対応
◆広域動作温度（-40℃～＋70℃）
◆ＲｏＨＳ対応
16×10/100BASE-TX+2×100/1000BASE-X SFP：IES-3162GC
応広域動作温度対応スイッチ
製品仕様
| 物理ポート | ||||
| 10/100BaseTXポート RJ45/自動MDI/MDIX |
16 | |||
| 10/100/1000Base-T 及び 100/1000Base-X SFPコンボポート |
2 | |||
| 技術仕様 | ||||
| イーサネット規格 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX and 100Base-FX IEEE 802.3z 1000Base-X IEEE 802.3ab 1000Base-T IEEE 802.3x Flow control IEEE 802.3ad LACP (Link Aggregation Control Protocol) IEEE 802.1p COS (Class of Service) IEEE 802.1Q VLAN Tagging IEEE 802.1D STP (Spanning Tree Protocol) IEEE 802.1D-2004 RSTP:2004 (Rapid Spanning Tree Protocol 2004) IEEE 802.1w RSTP (Rapid Spanning Tree Protocol) IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) IEEE 802.1x Authentication IEEE 802.1AB LLDP (Link Layer Discovery Protocol) |
|||
| MAC テーブル | 8192 MAC アドレス | |||
| プライオリティ優光制御 | 4 | |||
| スイッチング方式 | ストア アンド フォワード | |||
| スイッチ詳細 | スイッチ遅延：9μs スイッチ帯域：7.2Gbps 最大VLAN 数：4096 IGMP マルチキャストグループ：1024 ポートレート限度：ユーザー定義 |
|||
| セキュリティ機能 | Enable/Disable ポート、MAC ベースポート セキュリティ ACL対応 ポートベースネットワークアクセス制御（802.1ｘ） VLAN（802.1Q）によるネットワーク通信監視と隔離 集結されたパスワード管理 SNMPv3 暗号化認証とアクセス保護 |
|||
| ソフトウェア機能 | STP/MSTP/RSTP(IEEE 802.1D/w) リダンダントリング（O-Ring 回復時間：10ms/250 台） TOS/Diffserv機能対応 品質サービス（802.1Q） VLANタグ、GVRP対応 VLAN（802.1Q） VLAN タグ、GVRP サポート マルチキャストフィルタ用IGMP スヌーピング ポート設定、状態、統計、監視、セキュリティ SNTP クロック同期 DHCPサーバ／クライアント機能 ポートトランク、MVR、Modbus TCP対応 |
|||
| ネットワーク冗長 | O-Ring、O-Chain、Open Ring、STP、RSTP、MSTP | |||
| 警告／監視システム | リレー出力：障害イベントアラーム シスログサーバ／クライアント側記録／イベントの確認 E-mailによる警告通知機能サポート |
|||
| RS-232 シリアルコンソールポート | RS-232:DB9ピン、9600bps、8、N、1 | |||
| LED表示 | ||||
| 電源表示 | 緑 | 電源LED×3 | ||
| R.M表示 | 緑 | O-Ringマスターモードで動作中 | ||
| O-Ring表示 | 緑 | O-Ringモードで動作中 | ||
| フォルト表示 | 橙 | 予期せぬ障害検知 | ||
| 10/100Base-TX表示 | 緑 橙 |
リンク／ACT正常時 100Mbps表示 |
||
| 10/100/1000Base-T表示 | 緑 橙 |
リンク／ACT正常時 二重化／コリジョン発生 |
||
| 100/1000Base-X SFP | 緑 | リンク／ACT正常時 | ||
| フォルト接点 | ||||
| アラーム・リレー | リレー出力 許容電流/電圧容量 1A@24VDC | |||
| 電源 | ||||
| リダンダント入力電源 | 二重化電源12V～48VDC、6ピンターミナル端子 | |||
| 消費電力（Typ） | 12W | |||
| オーバーロード保護 | 有 | |||
| 物理／環境仕様 | ||||
| シャーシ保護等級規格 | IP-30 | |||
| 寸法 | 96.4(W)×108.5(D)×154(H)mm | |||
| 重量 | 1220g | |||
| 保存温度 | -40～85℃ | |||
| 動作温度 | -40～70℃ | |||
| 動作湿度 | 5％～95％（但し、結露無し） | |||
| 規格準拠 | ||||
| EMI | FCC Part 15、CISPR（EN55022） ClassA | |||
| EMS | EN61000-4-2(ESD)、EN61000-4-3(RS) EN61000-4-4(EFT)、EN61000-4-5（Surge）、 EN61000-4-6（CS）、EN61000-4-8、 EN61000-4-11 |
|||
| 衝撃 | IEC60068-2-27 | |||
| 落下 | IEC60068-2-32 | |||
| 振動 | IEC60068-2-6 | |||
| 安全 | EN60950-1 | |||
注文情報
| 型名 | 品名 |
| IES-3162GC | 16×10/100 + 2×1G コンボポート、管理機能付きイーサネットスイッチ |

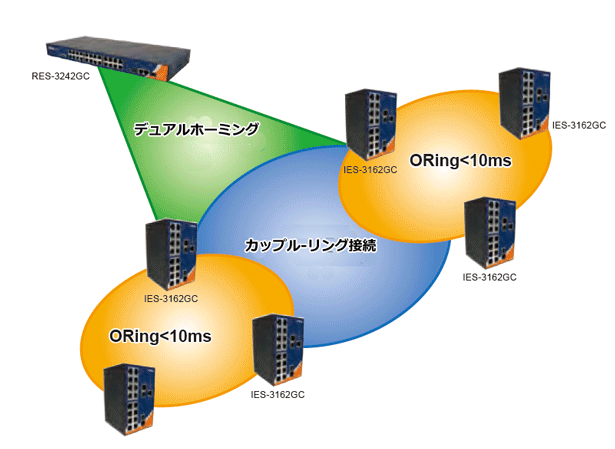

アプリケーション例
DINレール取り付け
