◆ 4x10/100/1000Base-T(X)ポート
◆ 2x100/1000Base－X SFPポート
◆ 二重化電源入力対応
◆ 最大9Kbyteのジャンボフレーム対応
◆ 自動速度認識/自動MDI/MDI-X
◆ ストアアンドフォワード通信
◆ フロー制御対応
◆ 堅牢な筐体IP-30規格
◆ DINレール取付、壁面取付可能
◆ 広域動作温度-40~70℃対応
4×10/100/1000Base-T(X)、2x100/1000Base-X ギガビットイーサネットスイッチ： IGS-1042GPA
応広域動作温度対応スイッチ
製品仕様
| 型名 | IGP-1042GPA | |
| 物理ポート(RJ45自動認識MDI/MDIX) | ||
| 10/100/1000 Base-T ポート | 4 | |
| 100/1000 Base-X SFPポート | 2 | |
| 技術仕様 | ||
| イーサネット規格 | IEEE 802.3 10Base-T、IEEE 802.3u 100Base-TX、IEEE 802.3ab 1000Base-T、 IEEE 802.3z 1000Base-X、IEEE 802.3x フロー制御 |
|
| MACテーブル | 1K MACアドレス | |
| 転送方式 | ストア-アンド-フォワード | |
| ジャンボフレーム | 最大9KBytes | |
| LED表示 | ||
| 電源表示 | 緑：Powe LED×2 | |
| フォルト表示 | 橙：PWR1 又は PWR2の電源不良 | |
| 10/100/1000Bas-T RJ-45ポート表示(P1〜4) |
緑：port Link/Act 橙：100mbps時 |
|
| 100/1000Base-X SFPポート表示(P1〜4) | 緑：port Link/Act | |
| SFP速度設定 DIPスイッチ | ||
| DIP Switch 1/2 | DIP-Switch 1 (ON) 及び DIP-Switch 2 (ON) : SFP速度 100Mbps DIP-Switch 1 (OFF) 及び DIP-Switch 2 (OFF): SFP速度 1000Mbps |
|
| RELAY OUTPUT DIPスイッチ | ||
| DIP Switch 1 DIP Switch 2 |
Power-1障害時警告 : (ON) Enable(有効), (OFF) Disable(無効) Power-2障害時警告 : (ON) Enable(有効), (OFF) Disable(無効) |
|
| フォルト接点 | ||
| リレー | 24VDC/1Aのリレー出力 | |
| 物理的仕様 | ||
| 筐体 | IP-30 | |
| 寸法(W×D×H) | 26.1(W)×94.9(D)×144.3(H)mm | |
| 重量 | 410g | |
| 電源仕様 | ||
| 電源 | 二重化電源24～48VDC (6ピン端子ブロック) |
|
| 消費電力 | 6.4W | |
| 過電流保護機能 | 有り | |
| 逆極性保護機能 | 有り | |
| 環境仕様 | ||
| 保存温度 | -40℃～85℃ | |
| 保存温度 | -40℃～70℃ | |
| 動作湿度 | 5％～95％ | |
| 準拠規格 | ||
| EMI | FCC Part 15, CISPR (EN55022) class A | |
| EMS | EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
|
| ショック | IEC60068-2-27 | |
| 振動 | IEC60068-2-6 | |
| 落下 | IEC60068-2-32 | |
| 安全 | EN60950-1 | |
注文情報
| 型式 | 製品仕様 |
| IGS-1042GPA | 4ポート×10/100/1000Base-T、2×1000Base-X SFPギガビットイーサネットスイッチ |
アプリケーション例

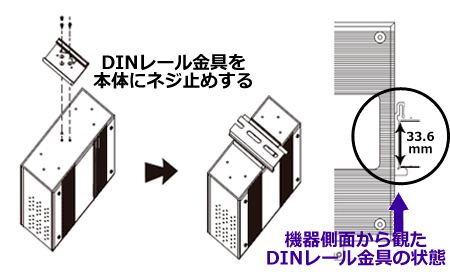

DINレール取り付け
