IGS-402SW-4PB

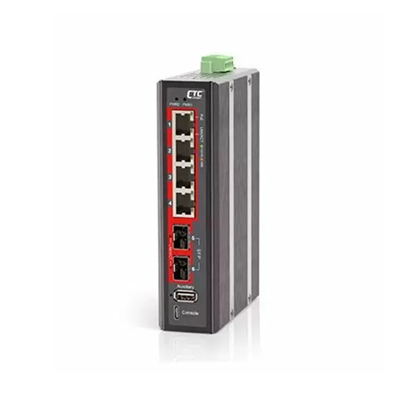

【PoE++対応】4×10/100/1000BaseT(X)+2×100/1000Base-X PoEスイッチ： IGS-402SW-4PB

広域動作温度対応スイッチ

カテゴリー: タグ: , , , , ,
カタログ

◆ IEEE 802.3bt PoE++ 対応 4ポート出力（各ポート最大90W、総給電容量240W）
※PoE++は最大2ポートまで使用可

◆ 48VDC（44～57VDC）対応 冗長デュアル電源入力

◆ 冗長構成に対応（MSTP／RSTP／STP をサポート）

◆ PoE PD（受電側）異常時の自動監視・自動リセット機能

◆ PoE、RJ45、SFP 各ポートに対する 4kV サージ保護

◆ ケーブル診断機能（断線／短絡の有無および発生位置を特定）

製品仕様

型名 IGS-402SW-PB
ポート 4×10/100/1000Base-T(X) RJ45,自動認識/自動MDI/MDIX
2×100/1000Base-X SFP
規格準拠 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX, 100Base-FX
IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-X
IEEE 802.3af PoE
IEEE 802.3at PoE+
IEEE802.3bt PoE++
IEEE 802.1D STP (Spanning Tree Protocol)
IEEE 802.1w RSTP (Rapid Spanning Tree Protocol )
IEEE 802.1s MSTP (Multiple Spanning Tree Protocol)
IEEE 802.1Q Virtual LANs (VLAN)
IEEE 802.1X Port based and MAC based Network Access Control, Authentication
IEEE 802.3ac Max frame size extended to 1522Bytes
IEEE 802.3ad Link aggregation for parallel links with LACP (Link Aggregation Control Protocol)
IEEE 802.3x Flow control
IEEE 802.1ad Stacked VLANs, Q-in-Q
IEEE 802.1p LAN Layer 2 QoS/CoS Protocol for Traffic Prioritization
IEEE 802.1ab Link Layer Discovery Protocol (LLDP)
IEEE 802.3az EEE (Energy Efficient Ethernet)
MACテーブル 4K
処理方法 ストアアンドフォワード
スイッチアーキテクチャ バックプレーン(Switching Fabric): 12Gbps (フルワイヤ速度)
フロー制御 IEEE 802.3x ：フルデュプレックス
 Back pressure ：ハーフデュプレックス
ジャンボフレーム 9K
PoE RJ-45ピン割り当て 4×IEEE 802.3at/af/bt PoE++準拠
End-Span方式（Alternative A&B）
End-Span, Alternative A and B mode.
Positive (V+) : RJ-45 pin 1, 2, 4, 5
Negative (V-) : RJ-45 pin 3, 6, 7, 8
プロトコル CSMA/CD
LED System:電源1(緑)、電源2(緑)
UTP:10/100リンクアクティブ(緑)、1000 リンクアクティブ(橙)
SFP slot:100 リンクアクティブ(緑)、1000リンクアクティブ(橙)
PoE :ON(緑)
電源供給 冗長デュアル48VDC(44~57VDC)入力電源（取り外し可能な端子台）
PoE アプリケーション用
54~57VDC  ： 90W (4 Pairs)
52~57VDC ： 60W (4 Pairs)
52~57VDC ： 30W (2 Pairs)
44~57VDC ：15.4W (2 Pairs)
消費電力 入力電圧：57VDC
総消費電力：254W
デバイスの消費電力：9W
PoEバジェット：240W
取り外し可能な端子台 2つの冗長電源、4ピン
過負荷電流保護 有
極性保護 有
筺体 頑丈な金属製、IP-30保護 ファンレス設計
寸法 106ｘ38.6ｘ152mm（奥行ｘ幅ｘ高さ）
重量 635g
保存温度 -40℃～85℃
動作温度 -10℃～60℃(IGS-402SW-4PB)
 -20℃～75℃(IGS-802-SW-4PBE)※広域動作温度対応タイプ
動作湿度 5%～95％（但し、結露なし）
EMC CE
EMI FCC Part 15, SubpartB class A,CE
EMS EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (Burst),
EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8,
Field Strength:300A/m,Criteria A
サージ保護 4KV　PoE、UTPポート、SFPポート
衝撃 IEC60068-2-27
振動 IEC60068-2-6
落下 IEC60068-2-32
 ソフトウェア機能
VLAN IEEE 802.1q VLAN, 最大4094 802.1Q VLAN ID
IEEE 802.1q VLAN, 最大 4094 グループ
IEEE 802.1ad Q-in-Q
MAC-based VLAN, 最大256エントリ
IP Subnet-based VLAN, 最大128 エントリ
Protocol-based VLAN (Ethernt, SNAP, LLC),最大128エントリ
VLAN Translation, 最大256エントリ
ポートアイソレーション用Private VLAN
GVRP (GARP VLAN Registration Protocol)
MVR (Multicast VLAN Registration)
音声 VLAN
Link Aggregation
(Port Trunk)		 Static (Hash with SA, DA, IP, TCP/UDP port), 最大5グループ
Dynamic (IEEE 802.3ad LACP), 最大5トランクグループ
スパニングツリー IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP
ループプロテクション 対応
QOS サービスクラス、
トラフィック分類 QoS
Ingress帯域幅制御
Egress帯域幅制御
DiffServ (RF 2474) リマーキング
ストーム制御
IPマルチキャスト機能 IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2
ポートフィルタリングプロフィール
スロットリング
ファストリーブ
最大マルチキャストグループ:　最大1022エントリ
クエリ/ スタティックルータポート
セキュリティ機能 IEEE 802.1X
ACL、RADIUS、TACACS+、HTTPS, HTTP
SSL / SSH v2、ユーザ名　パスワード認証
管理I/Fアクセスフィルタリング
管理機能 CLI、Web UI、Telnet
SNMP、sFlow、Modbus/TCP、SW & Configuration Upgrade
FTP クライアント、RMON、MIB、UPnP
BOOTP、DHCP、RARP、IP Source Guard
ポートミラーリング、イベント Syslog
警告メッセージ、DNS、NTP、 SNTP、LLDP　(IEEE 802.1ab)
IP v6機能 IPv6 管理、SNMP over IPv6、HTTP over IPv6、SSH over IPv6
IPv6 Telnet、IPv6 NTP, SNTP、IPv6 TFTP、IPv6 QoS、IPv6 ACL
グリーンイーサネット機能 IEEE 802.3az EEE (Energy Efficient Ethernet) 管理機能
ケーブルの長さによって電力調整
リンクが確立していないポートの電力調整
LED電源管理：LEDの輝度調整
アドバンスPoE機能 PoE PDの障害自動チェック、およびPD障害時の自動リセット
PoEポートのオン/オフ（週単位）スケジュール設定
PoE設定
PoEの有効化/無効化
分類による電力制限
給電優先度
PoE電力制限：最大240W

注文情報

型名 製品仕様
IGS-402SW-4PB 4×10/100/1000Base-T(X) +2×100/1000Base-X SFP、PoE スイッチ
(PoE++対応　90W/ポート、最大240W)
IGS-402SW-4PBE 4×10/100/1000Base-T(X) +2×100/1000Base-X SFP、 PoEスイッチ
(PoE++対応　90W/ポート、最大240W)　※広域動作温度対応タイプ
