◆ 8x10/100/1000Base-T ポート(IGS-9084GP)
◆ 8x10/100/1000Base-T PoE (P.S.E.)ポート(IGPS-9084GP)
◆ 4x100Base-FX/1000Base－X SFPポート
◆ P.S.E.型IEEE 802.3at規格各ポート最大30W準拠
（IGPS-9084GPのみ）
◆ 最大9.6Kbyteのジャンボフレーム対応
◆ 自動速度認識/自動MDI/MDI-X
◆ ストアアンドフォワード通信
◆ フロー制御対応
◆O-RING、MSTP(RSTP/STP互換)サポート
◆IEC62439-2MRP(Media Redundancy Protocol)機能
◆ModbusTCP プロトコル対応
◆IEEE802.3az EEE技術サポート
◆SNMP v1/v2c/v3 & RMON & 802.1Q VLANネットワーク管理サポート
◆WEB型、TELNET、コンソール（CLI）、オープンビジョンによる管理／設定可能
◆LLDPプロトコル対応
◆ 堅牢な筐体IP-30規格
◆ DINレール取付、壁面取付可能
◆ 広域動作温度-40~75℃対応
8x10/100/1000Base-T、 4x100/1000Base-Xギガビットイーサネットスイッチ：IGS-9084GP／IGPS-9084GP
応広域動作温度対応スイッチ
製品仕様
| 型名 | IGS-9084GP | IGPS-9084GP |
| 物理ポート(RJ45自動認識MDI/MDIX) | ||
| 10/100/1000 Base-T ポート | 8 | 8（P.S.E.ポート） |
| 100/1000 Base-X SFPポート | 4 | |
| 技術仕様 | ||
| イーサネット規格 | IEEE 802.3 10Base-T、 IEEE 802.3u 100Base-TX & 100Base-FX IEEE 802.3ab 1000Base-T、 IEEE 802.3z 1000Base-X、 IEEE 802.3x フロー制御、 IEEE 802.3at PoE (PSE各ポート最⼤30W）（IGPS-9084GPのみ） IEEE 802.3ad for LACP (Link Aggregation Control Protocol ) IEEE 802.1D for STP (Spanning Tree Protocol)（IGPS-9084GPのみ） IEEE 802.1p for COS (Class of Service) IEEE 802.1Q for VLAN Tagging IEEE 802.1w for RSTP (Rapid Spanning Tree Protocol) IEEE 802.1s for MSTP (Multiple Spanning Tree Protocol) IEEE 802.1x for Authentication IEEE 802.1AB for LLDP (Link Layer Discovery Protocol) |
|
| MACテーブル | 8K MACアドレス | |
| プライオリティキュー | 8 | |
| 転送方式 | ストア-アンド-フォワード | |
| スイッチ詳細 | スイッチ潜伏時間： 7μs スイッチング帯域： 24Gbps スループット： 14.8Mpps @ 64Bytes packet（IGPS-9084GPのみ） 有効VLAN： 4095（IGS-9084GP）、4096（IGPS-9084GP） VLAN ID範囲： VID 1～4094（IGS-9084GP）、0～4095（IGPS-9084GP） IGMPマルチキャストグループ： 各VLAN 256 ポートレート制限： ユーザー定義 |
|
| ジャンボフレーム | 最大9.6KBytes | |
| セキュリティ機能 | バインディングセキュリティ Enable/Disable ポート、MACベースポート セキュリティ ポートベースネットワークアクセス制御（802.1x） VLAN（802.1Q）によるネットワーク通信監視と隔離 Radiusパスワード管理 SNMPv3 暗号化認証とアクセス保護 HTTPS/SSH ネットワークセキュリティ |
|
| ソフトウェア機能 | STP/RSTP/MSTP(IEEE 802.1D/w/s) リダンダントリング（O-Ring回復時間：30ms/250台（IGS-9084GP）、20ms/250台（IGPS-9084GP）） TOS/Diffservサポート Quality of Service（802.1p） VLAN（802.1Q） VLANタグサポート マルチキャストフィルタ用IGMPスヌーピング ポート設定、状態、統計、監視、セキュリティ 自動 DOS/DDOS 防止 IP帯域制御 DHCPサーバ/クライアント/リレー SMTPクライアント Modbus TCP NTPサーバ |
|
| ネットワーク冗長 | STP、RSTP、MSTP、O-Ring、Open-Ring、O-Chain、MRP | |
| RS-232シリアルコンソールポート | RJ45コネクタ型RS-232コンソールケーブル 115200bps, 8, N, 1 | |
| LED表示 | ||
| 電源表示 | 緑：Powe LED×3 | |
| RingMaster表示 | 緑：O-Ringマスターモードで動作中 | |
| Ring表示 | 緑：O-Ringモードで動作中 | |
| フォルト表示 | 橙；予期せぬ不良発生 | |
| 10/100/1000Bas-T | 緑：port Link/Act | |
| RJ-45ポート／PoE表示(P1〜4) 100/1000Base-X SFPポート表示 |
- 緑：port Link/Act |
緑：電源投入 緑：port Link/Act |
| フォルト接点 | ||
| リレー | 24VDC/1Aのリレー出力 | |
| 物理的仕様 | ||
| 筐体 | IP-30 | |
| 寸法(W×D×H) | 74.3(W)×109.2(D)×153.6(H)mm | 96.4(W)×105.5(D)×154(H)mm |
| 重量 | 1070g | 1205g |
| 電源仕様 | ||
| 電源及び消費電力 | 二重化電源12～48VDC(端子ブロック) /12.5W | 二重化電源50～57VDC(端子ブロック) /13.2W |
| 過電流保護機能 | 有り | |
| 逆極性保護機能 | 無し | |
| 環境仕様 | ||
| 保存温度 | -40℃～85℃ | |
| 動作温度 | -40℃～75℃ | |
| 動作湿度 | 5%～95％(結露無し) | |
| 準拠規格 | ||
| EMI | FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
|
| EMS | EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge),EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
|
| 衝撃 | IEC60068-2-27 | |
| 振動 | IEC60068-2-6 | |
| 落下 | IEC60068-2-32 | |
| 安全 | EN60950-1 | |
| 梱包内容 | 本体、DINレールマウントキット×1、壁面取付キット×2、インストレーションガイド | |
注文情報
| 型名 | 製品仕様 |
| IGS-9084GP | 管理機能付きギガビットイーサネットスイッチ 8ポート×10/100/1000Base-T 及び4ポート×100/1000Base-X(SFP) |
| IGPS-9084GP | 管理機能付きPOE対応ギガビットイーサネットスイッチ 8ポート×10/100/1000Base-T P.S.E. 及び4ポート×100/1000Base-X(SFP) |

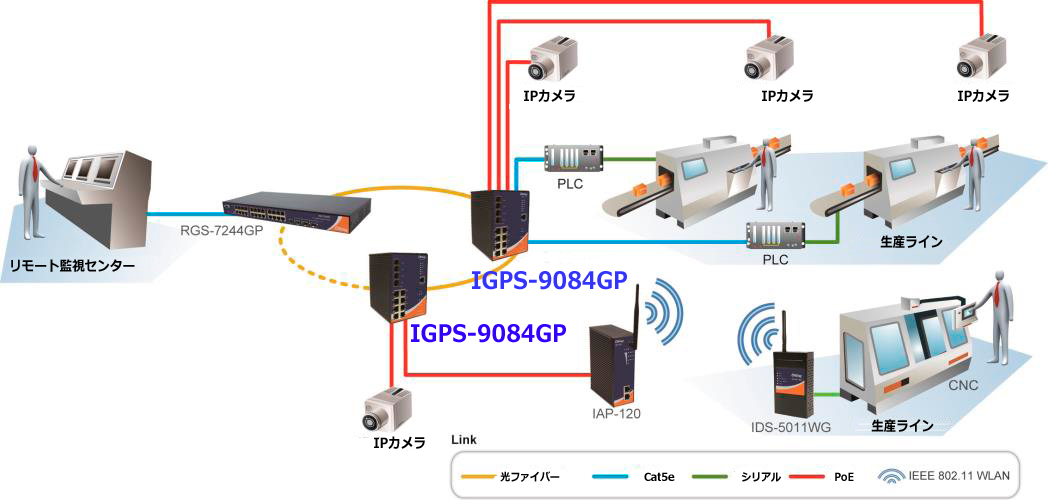

アプリケーション例
DINレール取り付け
