◆広域動作温度対応（-40℃～70℃）
◆ 2×10/100Base-TX 自動認識/自動MDI/MIDI-X
◆ イーサネット対光ファイバー
◆ 全二重/半二重
◆ 信頼性の高い頑丈なIP-30筺体
◆ DINレール及びパネルマウント可能
◆ RoHS対応
◆IMC-1021FXの後継機
10/100Base-TXから100Base-FX：IMC-121FBシリーズ
製品仕様
| 型名 | IMC-121FB-MM | IMC-121FB-SS | |
| UTPポート | 2×10/100Mbps | 2×10/100Mbps | |
| 光ポート | 1×100Base-FX | 1×100Base-FX | |
| ファイバータイプ | マルチモード | シングルモード | |
| コア/クラッド径 | 62.5 or 50/125 μm | 9/125 μm | |
| 光コネクタ | SC | SC | |
| 伝送距離 | 2 Km | 30Km | |
| 伝送波長 | 1310 nm | 1310 nm | |
| 光最大出力 | -14 dbm | -8 dbm | |
| 光最小出力 | -23.5 dbm | -15 dbm | |
| 受信感度 | -31 dbm | -34 dbm | |
| リンクバジェット | 7.5 dB | 19 dB | |
| 規格準拠 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX及び100Base-FX |
||
| 電源LED | 緑: 電源LED x 2 (ON点灯） : 電源入力時点灯/ (OFF消灯) 電源未入力時消灯 | ||
| 入力電源 | 二系統入力対応 12~48 VDC(4ピンターミナル端子ブロック) | ||
| 消費電力 | 4.5 Watts | ||
| 過負荷電流保護 | 有 | ||
| 極性保護 | 有 | ||
| 筺体 | IP-30 | ||
| 寸法 | 26.1 (W) x 70 (D) x 95 (H)mm | ||
| 重量 | 210 g | ||
注文情報
| 型番 | 製品仕様 |
| IMC-121FB-MM-SC | 10/100Base-TXから100Base-FXメディアコンバータマルチモード,SC,2km |
| IMC-121FB-SS-SC | 10/100Base-TXから100Base-FXメディアコンバータシングルモード,SC,30km |

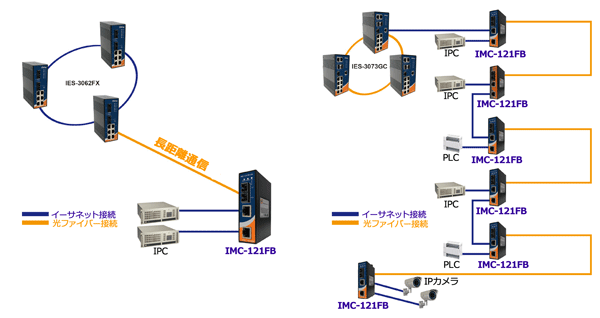

アプリケーション例
DINレール取付
