◆8ポート 10/100/1000Base-T
◆2ポート100M/1Gbps対応SFPスロット
◆POE対応 PSE（電源供給）：ポート1～4
◆インバンドWeb管理／SNMP管理
◆自動認識／自動MDI-MDI-X
◆ワイヤ速度
◆RSTP/STP/MSTPサポート
◆IGMP&MLDスヌーピング
◆802.3az EEEサポート
◆広域動作温度（-40℃～＋70℃）
◆RoHS対応
◆KGD-802-Pシリーズ後継機
8×10/100/1000BaseT＋2×100M/1G SFPポート ：KGS-1060/KGS-1060-HP
広域動作温度対応スイッチ
製品仕様
| 規格準拠 | IEEE802.3, 802.3ab, 802.3z, 802.3x, 802.3at, 802.1x, 802.1w, 802.1D, 802.1Q | |
| ネットワークポート | 8×10/100/1000Mbpsメタルポート 2×100Mpbs/1GbpsデュアルスピードSFPポート |
|
| メタルポート | シールドRJ-45、10/100/1000メタルポート、自動認識、自動MDI/MID-X | |
| SFPポート | 100Base-FX/1000Base-X対応 | |
| ケーブル | 10/100/1000Mbps メタル：最大100m(Cat5以上) 光ファイバー:62.5/１25、50/125マルチモード、9/125シングルモード |
|
| コンソール | コネクタRJ-45、インターフェイス：RS-232 | |
| PoE | IEEE 802.at規格準拠(ハイパワーPoE) PSE（電源供給）：ポート1～4 電源供給各ポート最⼤30W(＠Cat5 100m |
|
| MACアドレス | 8K | |
| VLAN機能 | ポートVLAN、802.1 QタグVLAN | |
| ポートリンク アグリゲーション |
スタティックトランクグループ：最大2グループ ポート／グループ：2 LACPリンクアグリゲーション |
|
| QoS機能 | 4優先キュー、分類：ポート型、802.1p IP DSCP | |
| Web管理 | Webブラウザーソフト システム設定、ポートステータス、ポート管理、VLAN、 QoS、リンクアグリゲーション、 ポートミラーリング、ファームウェアのアップグレード、 802.1x、802.1w、設定のバックアップと復元 |
|
| SNMP管理 | SNMP v1, v2c/v3/RMON管理 DHCP/DHCPv6クライアント DHCPリレー、DNSクライアント／NTPv4、IPv6サポート、システムログ、設定ダウンロード／アップロード、 ソフトウェアアップロード |
|
| Power over Etherent | IEEE802.3at (ハイパワーPoE) PSE ポート：1～4 各ポート最大30W＠100m（Cat5使用） |
|
| LED表示 | 装置： 各 ポート： 各ファイバーSFPポート： 各POEポート |
電源管理ステータス 1000M, 100M, 10M 速度／リンク／動作ステータス リンクステータス表示 電源ステータス |
| リレー出力 | アラーム： インターフェイス： スペック： |
電源不良 2端末接点 最大30VDC/1A、最大120VAC/0.5A |
| DC電源入力 | ねじ止め端子： DCジャック： 動作電圧： PoE用電圧： |
2 組+/-接点 -D 6.3mm /+D 2.0mm +7～+60VDC ＋45～＋57VDC |
| 消費電力 | PoE未使用時：最大9W 4PoE PSE使用時：最大130W |
|
| PoEによる給電 | PD：ポート2（KGS-1060のみ） IEEE802.af,atClass3 準拠 |
|
| ハウジング | 金属 ファンなし | |
| 寸法 | 140(W)x 106(D)x 42(H) mm | |
| 重量 | 610g | |
| 取付方法 | DINレール取り付、パネル取付(オプション) | |
| 環境条件 | 動作温度：-40℃～ 70℃/保存温度：-40℃～ 85℃ /湿度：5％～95%（但し結露なきこと） | |
| 承認規格 | FCC Class A, CE/EMC Class A,EN60950 safety, EN 61000-6-4 Emission, EN61000-3-2, EN61000-3-3, EN61000-6-2Immunity for Industrial environment, IEC-60068-2-64 振動, IEC-60068-2-27ショック 50G試験, NEMA TS2環境テスト |
|
注文情報
| 型番 | 製品仕様 |
|
| KGS-1060 | 広域動作温度対応イーサネットスイッチ(PoE未対応、SFPモジュール無) |
|
| KGS-1060-HP | 広域動作温度対応イーサネットスイッチ(PoE対応、SFPモジュール無) |
|

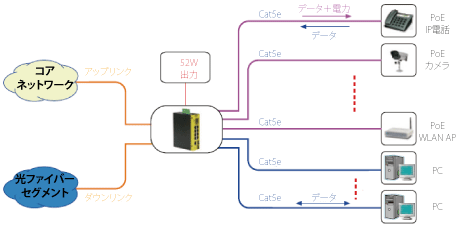

アプリケーション例
DINレール取り付け
