◆CWDM波長対応
◆単方向／双方向通信可能
◆ダークファイバーの有効利用
◆フィルタ有ダークファイバの1芯双方向化
◆無電源動作
◆超コンパクト／超軽量
◆選択波長add／drop

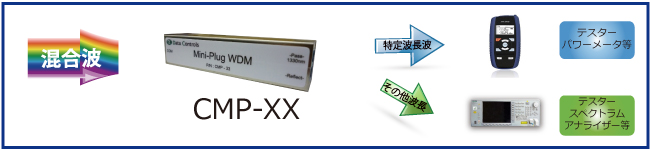

◆混合波から特定波長の測定用
◆アダプタ形状の為、経年劣化がすくない
◆マグネットマウント（専用マグネット標準添付)
コンパクト光波長分割フィルター WDM mini Plug
光波長を多重分割し光ファイバーの使用を2芯から1芯にするときや特定波長の測定をするときに使用します。
製品仕様
| 波長 | 1260～1620nm(シングルモード) | ||
| 挿入損失 | Pass | 最大1.5dB | |
| Reflect | 最大1.5dB | ||
| アイソレーション | Pass | 30dB | |
| Reflect | 15dB | ||
| 透過パスバンド | 中心波長±6.5nm | ||
| 偏波依存損失(PDL) | 最大0.15dB | ||
| ダイレクティビティ | 55dB | ||
| リターンロス | 45dB | ||
| 寸法 | 80×22×17mm(マグネット突起部無時22mm→ 18mm) | ||
| 重量 | 51g | ||
| 対応中心波長 型番により |
-27:1270／-29:1290／ -31:1310／ -33:1330／ -47:1470／-49:1490／ -51:1510／ -53:1530／ -55:1550／ -57:1570 -59:1590／-61:1610nm 型番末尾に記載 |
||
| 対応コネクタ | COM | Pass/Reflect | |
| SC/UPC | LC/UPC | ||
| 外形材質 | アルミ | ||
| 環境条件 | 動作温度: -10～70℃ 保存温度: -40～85℃ 湿度: 20～80%(但し、結露なきこと) |
||
注文情報
| 型番 | 品名 |
税抜価格
|
| CMP-xx | コンパクト光波長分割フィルター |
40,000
|
*CMP-xxのxx部分は対応波長が選択できます。
型番末尾
-27:1270nm/-29:1290nm/-31:1310nm/-33:1330nm/-47:1470nm/-49:1490nm/ -51:1510nm/-53:1530nm/-55:1550nm/-57:1570nm/-59:1590nm/-61:1610nm
*DWDM波長も作成可能ですのでご相談ください。
*OEM生産承ります。

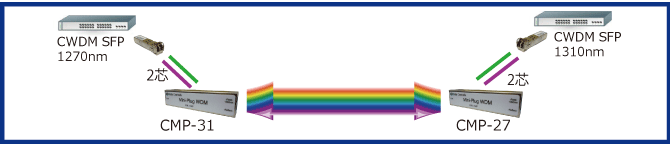

アプリケーション例
