◆PON FTTx波長対応
(1270nm/1310nm/1490nm/1577nm)
◆無電源動作
◆カートリッジスライドモジュールタイプ
◆1つのモジュールに6フィルタを内蔵
◆3Uサイズの集合シャーシに16枚(96フィルタ)収容
◆前／後パネルにケーブルマネジメント付
◆プッシュリベットによるワンタッチ挿抜可能
波長分割多重フィルタ：WDM1rフィルタ
4種類の光波長を合波分波し、波長や通信速度の異なる通信を1本の光ファイバで行います。
製品仕様
| 波長 | 1260～1650nm | |||
| 波長幅 | GPONチャンネル | 1290～1330nm&1480～1500nm(Typ) | ||
| NGAチャンネル | 1260～1280nm&1570～1590nm(Typ) | |||
| 入射損失 | GPONチャンネル | 0.8dB(Max)※コネクタ損失除く | ||
| NGAチャンネル | 0.8dB(Max)※コネクタ損失除く | |||
| ポート アイソレーション |
GPON | 30dB(Min) | ||
| NGA | 30dB(Min) | |||
| ディレクティビティ | 50dB(Min) | |||
| 反射損失 | 50dB(Max) | |||
| PDL | 0.2dB(Max) | |||
| PMD | 0.2ps(Max) | |||
| 光出力 | 500mW | |||
| 動作温度 | 5℃～70℃ | |||
| 保存温度 | -40℃～85℃ | |||
| 寸法 | モジュール | 155×106×26.3㎜ | ||
| シャーシ | 482×405×132㎜ | |||
| 外形材質 | アルミ | |||
| コネクタ | COMMON/NGA | SC/UPC | ||
| GPON | LC/UPC | |||
注文情報
| 型番 | 品名 |
| WDM1ｒ3-6-08 | WDM1ｒカートリッジフィルタ |
| OPA-RMS16-3U | 3Uサイズ 16スロットシャーシ |
*OEM生産承ります。
*ビデオ(1550nm)、OTDR(1650nm)の追加仕様についてはお問い合わせください。

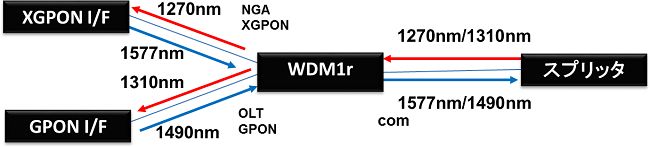

アプリケーション例

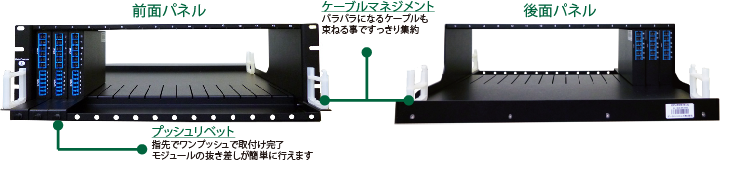

3U集合型専用シャーシ
