◆RS232/485/422光延長モデム＜調歩同期＞
◆光ファイバー装置間絶縁
◆数km～120km+ 伝送距離選択可
◆障害時、光伝送モジュール交換容易
◆外部ノイズ対策/落雷対策に最適
◆RoHS
高速光モデム(インバンド管理可能)：FRM220-SERIAL-SFPシリーズ
製品仕様
| シリアルコネクタ | 6ピンターミナルブロック |
| データフォーマット | RS485 2線式/ RS422 4線式/ RS232 RTSCTS 5線/ RS232 3線 |
| ボーレート | RS422,/RS485 最大1024kbps RS232 最大 256kbps |
| 光コネクタタイプ | SFP LC（SFPに依存） |
| 波長 | 1310nm, 1550nm、 単芯 1310/1550nm、1510/1570nm CWDM、DWDM対応可 |
| ファイバータイプ | シングルモード：9/125μm, マルチモード：62.2/125μm、DSF |
| 環境条件 | 動作温度：0～60℃/保存温度：0～70℃/湿度：20～80％（但し、結露なきこと） |
| LED | PWR:電源/FLK:光リンク/TEST:ループバックテスト/DI:データイン/DO:データアウト |
| ディップスイッチ | データフォーマット、終端抵抗ON/OFFの選択 |
| 電源 | DC Jack: ACアダプタ(12V, 1A) |
| 消費電力 | 最大4W |
| カードモジュール寸法 | 155(D)×20.8(W)×88(H)mm |
| カードモジュール重量 | 130g(SFPモジュール含まず) |
| 標準規格 | FCC part 15, Subpart B, Class A, ANSI C63.4:2003、CE EN55022:2006, Class A EN55024:1998+A1:2001+A2:2003、LVD:EN60950-1:2001 EIA/TIA RS485/422/232、PSE、VCCI、RoHS 対応、JISC6802 class |
注文情報
| RS232/485 /422 光モデム SFPスロット付 | |
| FRM220-SERIAL-SFP | 非同期光モデムカードモジュール |
| 収容するシャーシは下記からご選択ください。 最大20スロット収容可能タイプ： FRM220-CH20シリーズ １スロット用スタンドアローンタイプ： FRM220-CH01シリーズ |
|
| SFP（光伝送モジュール） | |
| DD1310-SFP.LC.M | 2芯、2km,マルチモード,LC,1310nm,3.3V、155Mbps |
| DD1310-SFP.LC.S20 | 2芯、20km,シングルモード,LC,1310nm,3.3V,155Mbps |
| DB1310-SFP-LC.S20 | 1芯、20km,シングルモード,LC,1310nm,3.3V,155Mbps |
| DB1550-SFP-LC.S20 | 1芯、20km,シングルモード,LC,1550nm,3.3V,155Mbps |
| その他SFP光伝送モジュールにつきましては155MSFPをご参照ください。 | |

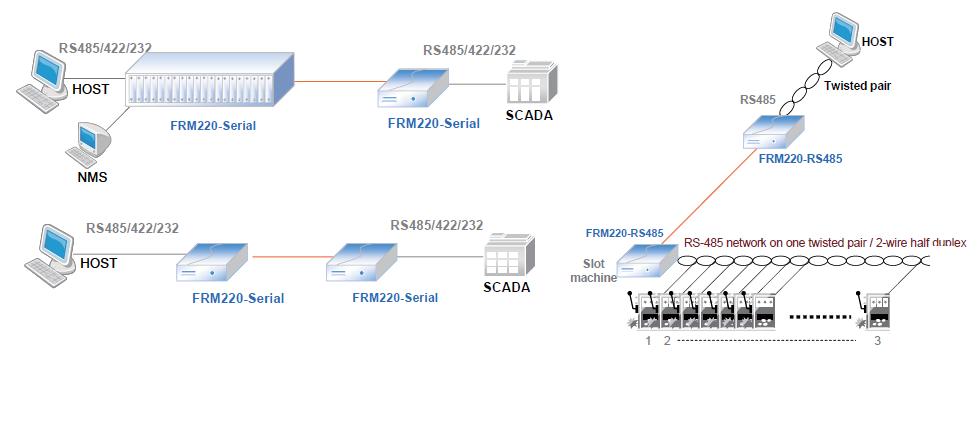

アプリケーション例
収容シャーシ
スタンドアローンシャーシCH01/CH02シリーズ※1
集合型シャーシはCH04/CH08/CH20シリーズ※2
※1：管理機能を有効にする場合はコンソールタイプをご選択ください。
※2：SNMP管理機能を有効にする場合はNMCカードをご使用ください。
