◆ 48VDC（44～57VDC）冗長デュアル電源
◆ 8ポートIEEE 802.3at/af PoE出力（30W/ポート）を提供
◆ 最大PoE出力240W
◆ フロー制御対応
◆ ブロードキャストストーム保護を提供
◆ DINレールまたは壁への取り付けが可能

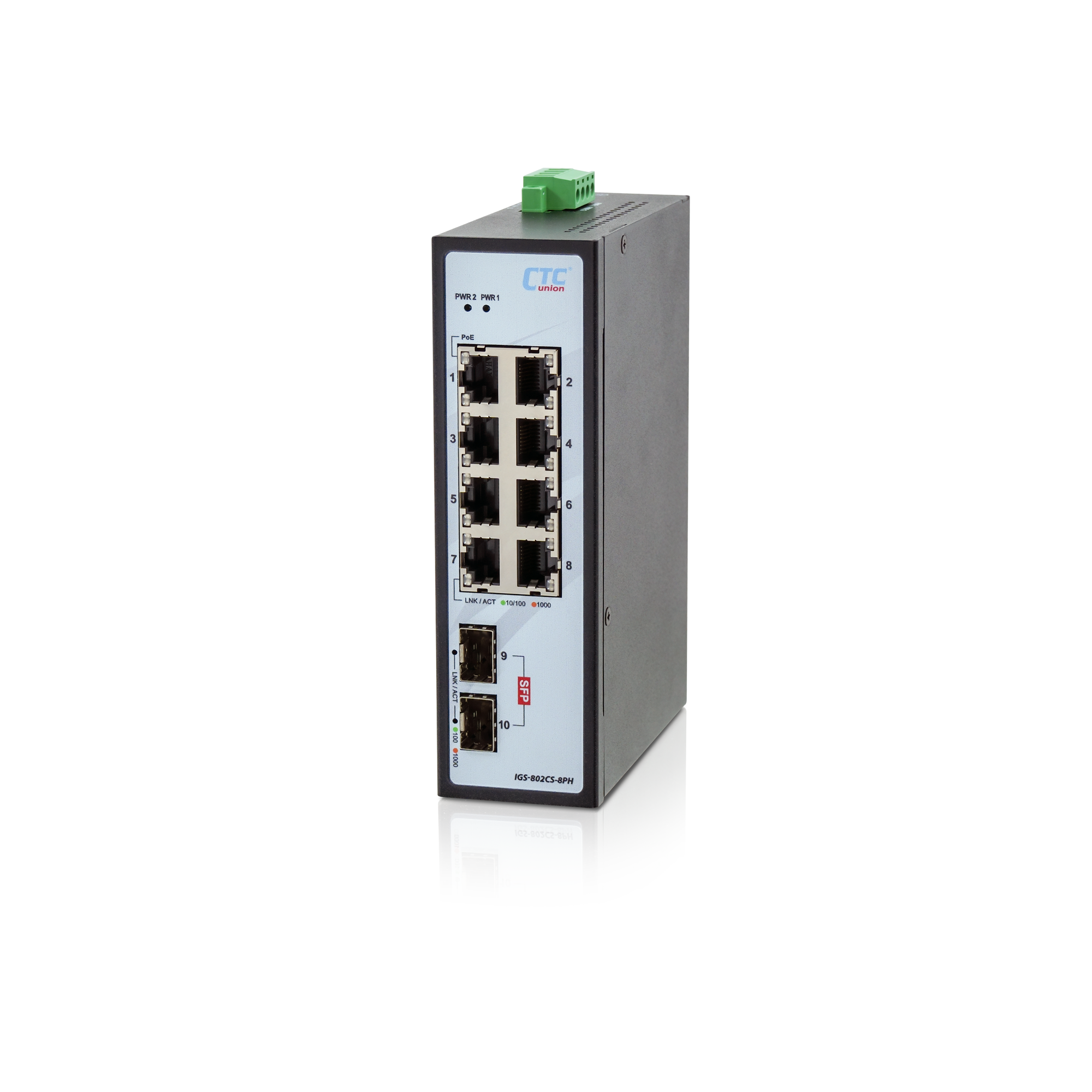

8×10/100/1000BaseT(X)+2×100/1000Base-X PoEスイッチ： IGS-802CS-8PH
広域動作温度対応スイッチ
製品仕様
| 型名 | IGS-802CS-8PH |
| ポート | 8×10/100/1000Base-T(X) RJ45,自動認識/自動MDI/MDIX 2×100/1000Base-X SFP |
| 規格準拠 | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX 100Base-FX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x for Flow control IEEE 802.3af PoE IEEE 802.3at PoE+ |
| MACテーブル | 4K |
| 処理方法 | ストアアンドフォワード |
| ジャンボフレーム | 9K |
| PoE RJ-45ピン割り当て | RJ-45ポート1～8は、IEEE 802.3at/afに準拠したEnd-Span方式（Alternative A）をサポートしています。 正極(V+):RJ-45 pin 1,2 負極(V-):RJ-45 pin 3,6 Data(1,2,3,4,5,6,7,8) |
| プロトコル | CSMA/CD |
| LED | System:電源1(緑)、電源2(緑) UTP:10/100リンクアクティブ(緑)、1000 リンクアクティブ(橙) SFP slot:100 リンクアクティブ(緑)、1000リンクアクティブ(橙) PoE :ON(緑) |
| 電源供給 | 冗長デュアル48VDC(44~57VDC)入力電源（取り外し可能な端子台） 30Wアプリケーションには50-57V入力を推奨 |
| 消費電力 | 入力電圧：52VDC 総消費電力：246.8W デバイスの消費電力：6.8W PoEバジェット：240W |
| 取り外し可能な端子台 | 2つの冗長電源、4ピン |
| 過負荷電流保護 | 有 |
| 極性保護 | 有 |
| 筺体 | 頑丈な金属製、IP-30保護 ファンレス設計 |
| 寸法 | 106ｘ45ｘ152mm（奥行ｘ幅ｘ高さ） |
| 重量 | 645 g |
| 保存温度 | -40℃～85℃ |
| 動作温度 | -10℃～60℃(IGS-802CS-8PH) -20℃～75℃(IGS-802CS-8PHE)※広域動作温度対応タイプ |
| 動作湿度 | 5%～95％（但し、結露なし） |
| EMC | CE |
| EMI | FCC Part 15, SubpartB class A,CE |
| EMS | EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (Burst), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, Field Strength:300A/m,Criteria A |
| 4KVサージ保護 | UTPポート、SFPポート |
| 衝撃 | IEC60068-2-27 |
| 振動 | IEC60068-2-6 |
| 落下 | IEC60068-2-31 |
注文情報
| 型名 | 製品仕様 |
| IGS-802CS-8PH | 8×10/100/1000Base-T(X) +2×100/1000Base-X SFP、PoE スイッチ |
| IGS-802CS-8PHE | 8×10/100/1000Base-T(X) +2×100/1000Base-X SFP、 PoE※広域動作温度対応タイプ |
