◆自動クロスオーバMDI/MDIX
◆フロー管理制御
◆ループバックテスト対応
◆SFPモジュール対応
◆FRM220-CH20集合型シャーシ搭載可能
◆AC電源内蔵型,DC電源内蔵型,AC/DC電源内蔵型シャーシ
対応のラインカードモジュール
◆DIPスイッチ設定
◆RoHS対応
10/100Base-Tから100Base-X(SFP)：FRM220-10/100IS-D(DIPスイッチ）
製品仕様
| 規格準拠 | IEEE802.3u 10/100Base-TX 及び100Base-FX | ||
| インターフェース | RJ45（UTP,STP)及び光ファイバーコネクタ(SFP：LC 1芯、2芯 /SC 1芯) | ||
| UTPケーブル | CAT5ケーブル（最大100m） | ||
| 光ファイバーケーブル | マルチモード：50/125μm、62.5/125μm、100/125μm（最大2km） シングルモード：8.3/125μm、 8.7/125μm、9/125μm又は10/125μm（最大120km） |
||
| データ転送速度 | 100Mbps --- 148,800PPS 10Mbps ----- 14,880PPS | ||
| SNMP/ループバック機能 | FRM220集合型ラックNMCまたはローカルコンソールにより管理可能 | ||
| バッファメモリー | 128Kbyte | ||
| フロー制御 | 全二重：IEEE802.3x フロー制御 半二重：バックプレッシャー | ||
| 電 源 | 400mA＠+12V ACアダプタ | ||
| 温 度 | 0℃ ～ 50℃ | ||
| 湿 度 | 20% ～ 80%(但し、結露なきこと) | ||
| 寸法 | 159.5mm×20.8mm×88mm(D×W×H) | ||
| 重量 | 130g | ||
| 消費電力 | 最大4W | ||
| 認証 | FCC Part 15 Class A CE Mark VCCI-A RoHS | ||
| LED表示 | 電源POWER／FEF／FX-Link(リンク)、TX-Speed(速度)、 TX－Duplex(二重化)／TX-Link(リンク) |
||
|
梱包内容 |
本体、ACアダプタ、製品マニュアル | ||
| DIPスイッチ設定(-Dモデル) | |||
| DIP | 機能 | 状態 | ステータス |
| SW1 | UTPモード | オフ オン |
自動モード 手動モード |
| SW2 | UTP速度 | オフ オン |
100Mbps(手動モード時) 10Mbps(手動モード時) |
| SW3 | UTP二重化 | オフ オン |
全二重(手動モード時) 半二重(手動モード時) |
| SW4 | リンクフォルトパススルー(LFP)機能 | オフ オン |
LFP機能無効 LFP機能有効 |
注文情報
| 型名 | 製品仕様 |
| FRM220-10/100IS-D | 10/100Base－TXから100Base-FX(SFP)メディアコンバータDIPスイッチ付き |
155Mbps SFPからご選択ください
スタンドアローンシャーシFRM220-CH01シリーズ又は最大20スロットまで収容可能な集合型シャーシFRM220-CH20からご選択ください。

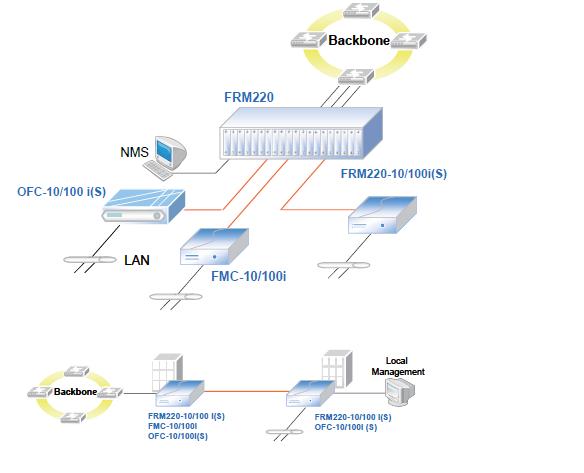

アプリケーション例
